Использовать:

1. Отрицательная черная жила плоского кабеля должна быть подключена к «B-B0», перевернутый разъем повредит балансировочную плату.

2. Светодиодный индикатор работы:

Светодиод загорается - передача энергии между двумя батареями счетчика сбалансирована.

Светодиодный горит - он в стабильной и сбалансированной работе.

Светодиод мигает прерывисто - работа по компенсации близка к завершению.

Светодиод гаснет - окончание компенсационной работы.

Технические характеристики:

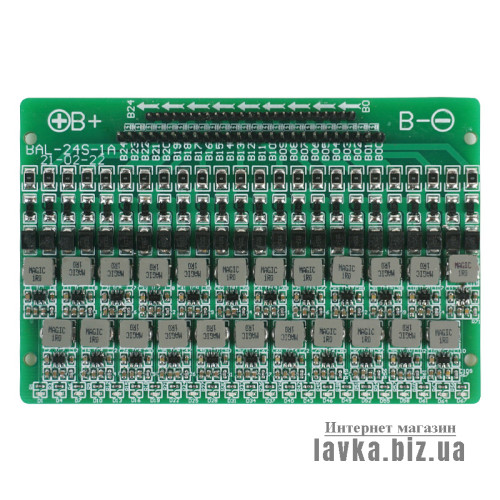

Тип изделия: доска активного баланса батареи.

Модель: BAL-24S

Применимый тип батареи: литий, литий-железо-фосфат.

Адаптация к количеству нитей батареи: 24 нити

Балансный ток: 1,2 А (максимум).

Ток покоя устройства: ≤2 мкА.

Начальное дифференциальное напряжение: ≥0,1 В.

Частота непрерывного тока: 1 МГц

Эффективность сбалансированной передачи: ≥92%

Значение защиты от перегрузки по току устройства: 2,3 А (±0,2 А)

Напряжение поглощения импульса устройства: 5 В.

Размер: прибл. 110 х 74 мм
