BMS (Battery Management System) - система управления батареей, которая предназначена для контроля состояния аккумуляторов, управления процессом

заряда/разряда аккумуляторов.

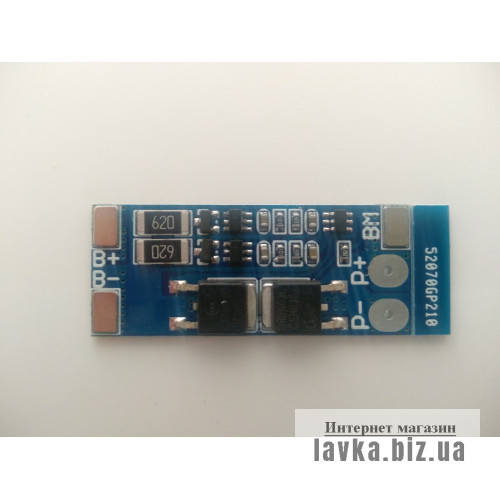

К модулю контроллер заряда-разряда HX-2S-D01 можно подключить одновременно два Аккумулятора. Особенностями данного контроллера заряда являются: защита от КЗ (короткого замыкания) и защита от переразряда (перезаряда). Также особенностью модуля является отключение подачи питания для аккумуляторов при достижении максимальной емкости хоть одной батарейки. Ток разряда данного BMS контроллера составляет 8 А, а ток покоя достигает до 10 мкА. Отключение заряда аккумулятора происходит при достижении напряжения 4,25 - 4,35 В, а разряда при снижении напряжения до 2,7 - 3,0 В.

Модуль контроллер заряда-разряда аккумуляторов HX-2S-D01 имеет 5 выводов:

B+: положительный полюс аккумулятора

B-: отрицательный полюс аккумулятора

BM: средняя точка сборки аккумуляторов

P-: отрицательная клемма заряда/разряда

P+ положительная клемма заряда/разряда

При превышении максимального допустимого значения напряжения питания, контроллер заряда активирует режим «защиты». Для того чтобы восстановить работу модуля, необходимо заново подать напряжение на вход платы BMS или подождать некоторое время пока контроллер заряда не отключит защиту автоматически.

Диапазон напряжения питания модуля составляет от 8,4 до 9,0 В.

* Обратите внимание, что данный модуль не является зарядным устройством.

Технические характеристики модуля:

Модель HX-2S-D01

Максимальное напряжения заряда аккумулятора, В 4,25 ... 4,35

Напряжение разряда аккумулятора, В 2,7 ... 3,0

Напряжение питания, В 8,4 ... 9,0

Ток разряда, А 8

Размеры модуля, мм 50 х 21 x 4
