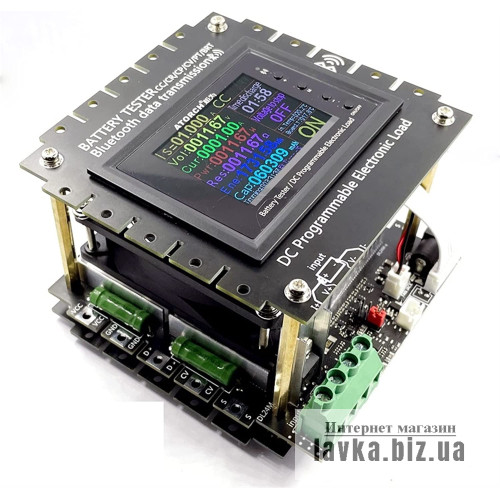

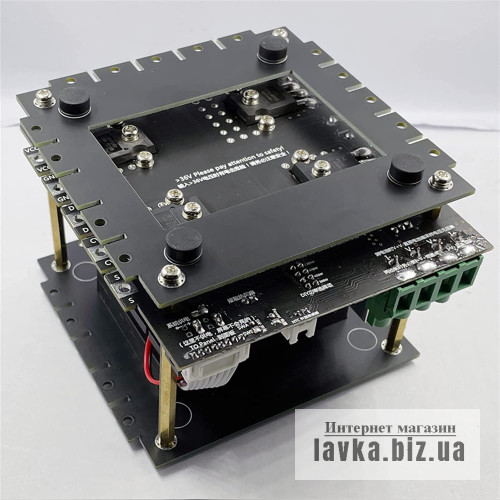

Электронная нагрузка постоянного тока Atorch DL24MP, мощность 150 Вт, 200 В, 20 А, тестирование нагрузочной способности блоков питания, зарядных устройств, разрядной емкости аккумуляторов, в комплект входит держатель для аккумуляторов. Программное обеспечение для ПК, Android, IOS, связь через Blutouch. Конструктивно нагрузка выполнена в виде модульной конструкции, состоит из силового модуля мощность 150 Ватт и модуля управления с дисплеем. Мощность нагрузки может быть увеличена путем покупки и добавления силовых модулей. Каждый такой модуль имеет мощность 150 Ватт. Нагрузка поддерживает четырехпроводное подключение для исключения влияния проводов с помощью которых идет подключение источника тока, чем достигается более точные измерения.

Электронная нагрузка комплектуется платой для подключения источников с USB выходами, что позволяет тестировать зарядные устройства смартфонов, планшетов, а также проверять качество USB кабелей. Варианты подключения mini USB, micro USB, Type-C.

Технические характеристики

Испытательное напряжение: 2~200 Вольт

Рабочий ток: 3 мА~20 Ампер

DL24MP Мощность разряда: Напряжение * Ток < 150 Вт (фактический рабочий ток ограничен максимальной мощностью, установите ток в соответствии с формулой мощности)

Нагрузка может работать в шести режимах CC, CV, CP и CR, BRT и PT:

CC (Constant Current) стабилизация тока

CV (Constant Voltage) стабилизация напряжения, нагрузка не дает напряжению подняться выше установленного значения путем увеличения тока.

CP (CW) или Constant Power, стабилизация мощности, устройство варьирует ток так, чтобы потреблялась установленная мощность.

CR (Constant Resistance) стабильное сопротивление, автоматическое изменение тока нагрузки в зависимости от входного напряжения.

BRT (Battery Resistance Tester) – тест внутреннего сопротивления батареи, есть два режима, маленькая и большая батарея. В этом режиме контроллер постепенно поднимает ток нагрузки и одновременно измеряет сопротивление при разных токах.

PT (Power Tester) – тест блоков питания, режим в котором постепенно увеличивается ток нагрузки с одновременным контролем выходного напряжения.

Характеристики электронной нагрузки DL24MP
Общие характеристики
Отображаемые параметры измерений	входное напряжение, ток и мощность, эквивалентное сопротивление нагрузки, потребляемая мощность (Втч), емкость (мАч)
Диапазон измерения напряжения	2 - 200 В
Разрешение напряжения	0,05 В
Диапазон измерения тока	0,2 - 20 А
Разрешение тока	0,01 А
Диапазон измерения емкости	0 - 999,999 Ач
Разрешение емкости	0,01 Ач
Диапазон измерения мощности	0 - 150 Вт
Разрешение мощности	0,01 Вт
Диапазон измерения сопротивления	0,01 - 9999,99 Ом
Диапазон измерения емкости	0 - 99999 мАч
Разрядная мощность	до 999 Вт
Время обновления	> 500 мс / раз
Режимы работы при разряде	CC (постоянный ток), CV (постоянное напряжение), CR (постоянное сопротивление), CP (постоянная мощность), BRT и PT
Функция обнуления накопительных счетчиков	есть
Функция установки таймера ограничения времени работы	есть
Функция калибровки напряжения и тока	есть
Схема подключения	2-проводная, 4-проводная
Защита от	перегрузки по току (> 31 А), перегрузки по мощности (> 155 Вт), перегрева (> 100°C)
Беспроводное подключение	Bluetooth к мобильным устройствам ОС Android и IOS
Мобильное приложение	U Meter, E Meter
Дисплей	2,4-дюймовый LCD дисплей
Питание	DC 12 В / 1 А
Интерфейс	Micro USB, Mini USB, USB Type - C, DC 5.5 В, NTC
Рабочая температура	-10℃ ~ 60℃
Габариты	160 x 110 мм
Вес	500 г
Комплектация
	электронная нагрузка JUWEI ATORCH DL24MP - 1 шт, адаптер питания – 1 шт USB кабель – 1 шт плата адаптера – 1 шт термопара – 1 шт зажимы-крокодилы – 1 комплект держатель для аккумуляторов JUWEI ATORCH – 1 шт.

Описание управления

Кратковременное нажатие кнопки “On/OFF” (“ВКЛ/ВЫКЛ”) включает или отключает нагрузку, Кратковременное нажатие кнопки «М» для перемещения курсора, изменение соответствующих значений производиться с помощью кнопок «+/-».

Длительное нажатие кнопок «+/-» одновременно – очистка всех накопленных данных, таких как текущая емкость, время работы от батареи и т. д.

Нажмите и удерживайте кнопку «M», режим работы начнет мигать, затем нажмите кнопку «+/-», чтобы выбрать режим работы (CC/CV/CR/CP/BRT/PT).

При включении на короткое время высвечивается логотип производителя и устройство переходит в режим основного экрана на который выводится:

Режим работы и установленное значение

Входное напряжение

Ток нагрузки

Мощность нагрузки

Эквивалентное сопротивление нагрузки

Потребленная мощность в Втч

Пройденная емкость в мАч

Время работы с момента обнуления счетчика и температура внешнего термодатчика

Таймер ограничения времени работы
