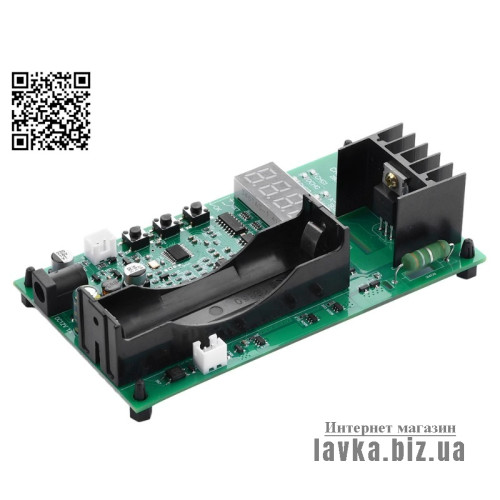

1. Используйте единый прецизионный источник постоянного тока с электронным управлением и электронную схему переключения для достижения точного контроля тока зарядки и разрядки аккумулятора.

2. Ток зарядки до 1,6 А и ток разряда 2,0 А подходят для большинства испытаний аккумуляторов, ток можно регулировать в широком диапазоне.

3. Напряжение батареи рассчитано на четырехпроводное дифференциальное тестирование с большей точностью (точка тестирования — площадка аккумуляторного ящика).

4. Второй этап зарядки имеет инновационную конструкцию с функцией быстрого завершения пропорциональной емкости, которая может значительно сэкономить общее время разделения аккумулятора (традиционные решения обычно требуют длительного времени для зарядки примерно до 3,8 В).

5. Поддерживает пакетное изменение параметров (подключение к сигнальной линии синхронизации), а режим сигнала прерывания не ограничивает количество каскадов.

6. Линия аккумуляторной батареи имеет защиту от обратного подключения и поддерживает автоматическое тестирование при запуске, что упрощает использование.

Технические характеристики:

Рабочий источник питания: 12 В постоянного тока, 1 А (5,5*2,1)

Точность измерения напряжения: 1% ± 0,01 А.

Текущая точность теста: 1,2 ± 0,005 А

Диапазон проверки емкости: 0 ~ 9,999 Ач

Погрешность измерения емкости: не более 1,5% (свыше 500 мАч)

Отклонение повторного теста: менее 0,01 Ач

Размер электронной нагрузки: 12*6,7*3,2 см

Инструкции по работе с кнопками:

Кнопки «+»»-»: Отвечают за переключение и просмотр параметров отображения во время тестирования, а также за изменение элементов и значенийпараметров при настройке параметров теста. Нажмите и удерживайте одновременно в течение одной секунды в режиме ожидания для входа в параметр. интерфейс настройки. Кнопка «ОК»: короткое нажатие для запуска теста в режиме ожидания, длительное нажатие для принудительного выхода во время теста (завершенные параметры не будут записаны) и перезапуск для возобновления теста. При отображении ненормальной ошибки «Er *» кратковременно нажмите, чтобы выйти из экрана ошибки. На странице настроек короткое нажатие для переключения элементов и параметров настройки, длительное нажатие для выхода и сохранения измененных параметров.

Описание дисплея:

Цифровая трубка отображает данные, а над цифровой трубкой загорается индикатор функционального блока CHG1 (желтый), обозначающий первый этап зарядки (мигающий, обозначающий обратный отсчет до конца зарядки), и DCHG (. красный) загорается, обозначая процесс разрядки (мигание означает окончание разрядки и т. д.).

Обратный отсчет), DCHG (красный) загорается, указывая на выполнение разряда (мигает, указывая на обратный отсчет, ожидающий

окончания разряда), CHG2 (желтый) загорается, указывая на выполнение второго этапа зарядки, и COMP (синий) загорается, указывая на завершение теста. Индикаторы блока во втором вертикальном столбце соответственно представляют текущий ток зарядки или разрядки A, напряжение батареи V, A и V загораются одновременно, обозначая секунды обратного отсчета, и емкость Ач при использовании второй ступени пропорциональна. Функция быстрой зарядки емкости, выполните вторую Емкость, отображаемая во время процесса зарядки, — это емкость, которая еще не была заряжена аккумулятором. Зарядка прекратится, когда обратный отсчет достигнет 0.

Инструкции по настройке параметров:

В режиме ожидания нажмите и удерживайте кнопки «+» и «-» одновременно в течение примерно 1 секунды, чтобы перейти на страницу отображения параметров настройки. После входа используйте кнопки «+» и «-», чтобы переключиться на параметры, которые необходимо изменить. Короткое нажатие кнопки «ОК», чтобы ввести соответствующее изменение параметра. После изменения параметра вы можете еще раз коротко нажать кнопку «ОК», чтобы вернуться в интерфейс выбора параметров, или нажать и удерживать кнопку «ОК», чтобы сохранить и изменить. Если несколько тестеров подключены последовательно с помощью сигнальных линий и все находятся в режиме ожидания, в это время будут отправлены синхронные параметры, и все внутренние тестеры сигналов, подключенные последовательно, будут изменены на одни и те же рабочие параметры. в то же время.

Дополнение: Когда процент окончания емкости заряда при постоянном объеме второй ступени установлен на «EE», это означает, что пропорциональная зарядка при постоянном объеме не будет выполняться, но закончится после полной зарядки аккумулятора в соответствии с параметрами настройки напряжения и тока.
