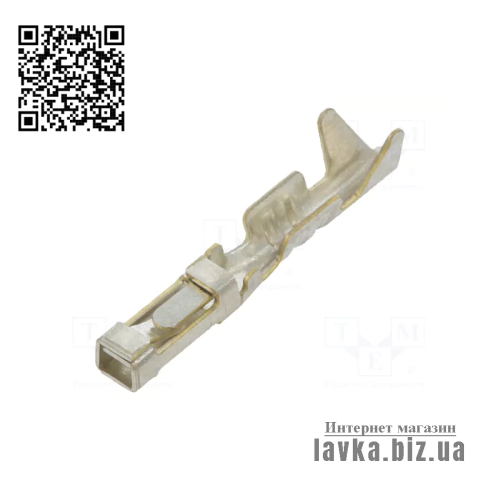

Контакты гнездовые для разъёмов серий BLD и BLS, тип «мама», исполнения NDR-T, BLS-T, BLD-T

1. Назначение
Контакты гнездовые (тип «мама») предназначены для установки в корпусах разъёмов серий BLD и BLS. Применяются в электрических соединениях низковольтных цепей постоянного и переменного тока, в промышленном, автомобильном и электронном оборудовании.

2. Совместимость

• BLD-T — гнездовой контакт для прямых (T — straight) разъёмов серии BLD.

• BLS-T — гнездовой контакт для прямых разъёмов серии BLS.

• NDR-T — гнездовой контакт для прямых разъёмов серии NDR (совместимых по гнезду с BLD/BLS).

3. Конструктивное исполнение

• Тип: гнездовой контакт («мама»).

• Установка: в обойму/корпус разъёма методом обжима или пайки (в зависимости от модификации).

• Способ фиксации: защёлка в корпусе разъёма.

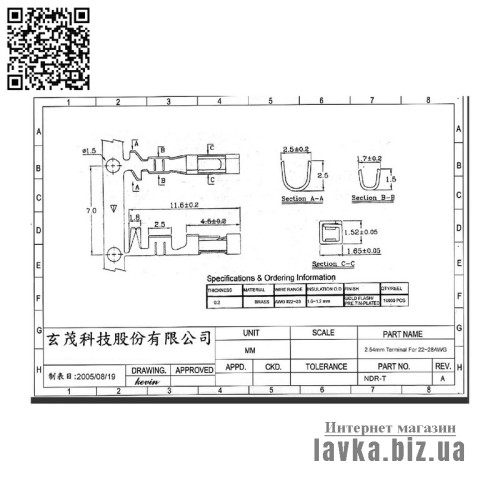

• Общая длина контакта: ~13,3 мм

• Ширина зоны обжима жилы провода (секция A-A): 1,52 ±0,05 мм

• Высота зоны обжима жилы провода (секция A-A): 1,65 ±0,05 мм

• Ширина зоны обжима изоляции (секция B-B): ~2,2 мм

• Высота зоны обжима изоляции (секция B-B): ~2,5 мм

• Ширина контактной части (секция C-C): ~1,5 мм

• Высота контактной части (секция C-C): ~1,6 мм

• Толщина материала контакта: 0,20 мм

• Шаг установки: 2,54 мм

4. Материалы

• Корпус контакта: медный сплав (CuZn или эквивалент).

• Покрытие: олово или золото (в зависимости от партии, уточняется в спецификации) для защиты от коррозии и улучшения проводимости.

• Изоляционные элементы: отсутствуют (контакт — металлическая деталь, устанавливается в изолированный корпус разъёма).

5. Электрические характеристики

• Номинальное напряжение: до 250 В AC/DC.

• Номинальный ток: 3–7 А (в зависимости от сечения провода).

• Диапазон сечений проводников: 0,3–1,0 мм² (AWG 22–18).

• Сопротивление контакта: ≤10 мΩ.

6. Механические характеристики

• Сила удержания в корпусе: ≥20 Н.

• Срок службы: не менее 50 циклов соединения/разъединения.

• Диапазон температур эксплуатации: –40…+105 °C.

7. Маркировка

• BLD-T — контакт для прямого разъёма серии BLD.

• BLS-T — контакт для прямого разъёма серии BLS.

• NDR-T — контакт для прямого разъёма серии NDR (совместимого по гнезду).

8. Применение
Используются в:

• Блоках питания, распределительных платах.

• Промышленных автоматизированных системах.

• Автомобильной и мотоциклетной электропроводке.

• Оборудовании с частыми циклами подключения/отключения.
