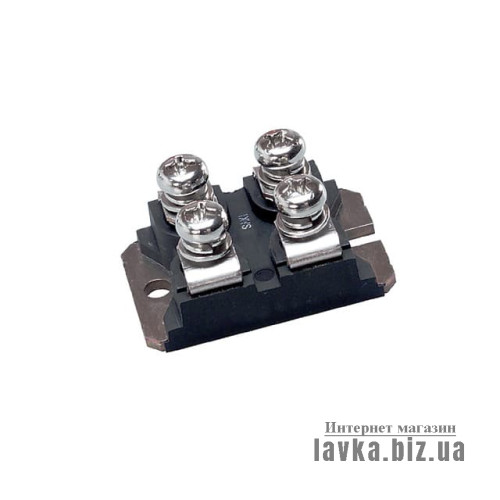

Тиристорный модуль серии MCO, IXYS

Тиристорные модули большой мощности

Одобрения

UL зарегистрирован E 72873

Тиристоры - IXYS

Тиристор представляет собой твердотельный полупроводниковый прибор с четырьмя чередующимися слоями материала N- и P-типа. Они действуют как бистабильные переключатели, проводящие, когда их затвор получает ток триггера, и продолжают проводить, пока они смещены в прямом направлении. Тиристоры являются синонимом кремниевого выпрямителя (SCR).

Закрытые модули с электрически изолированной базовой платой. Подходит для таких приложений, как зарядные устройства, сварочные аппараты и оборудование для нанесения покрытий, регулируемые источники питания и схемы регулирования температуры и скорости.

Количество контактов: 4

Максимальная ток триггера: 80 мА

Максимальное напряжение триггера: 1,4 В

Максимальный ток удержания: 100 мА

Номинальный ток перенапряжения: 0,8 кА

Пик напряжения в открытом состоянии: 1,3 В

Повторяющееся импульсное обратное запирающее напряжение: 1600 В

Повторяющееся импульсное обратное напряжение: 1600 В

Повторяющийся импульсный ток в закрытом состоянии: 3 мА

Рабочая температура - максимальная: +150 °С

Рабочая температура - минимальная: -40°С

Размеры: 38,2 х 25,07 х 9,6 мм

Средний номинальный ток в открытом состоянии: 54 А

Тип монтажа: Крепление на панель

Тип тиристора: СКВ

Тип упаковки: СОТ-227Б
