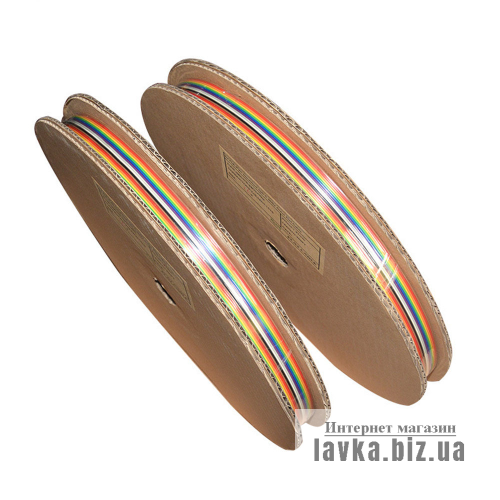

Лента кабеля (многожильный шлейф) на катушке для BLS и BLD

Описание:
Многожильный плоский кабель в виде ленты, намотанный на удобные катушки для хранения и использования. Каждая жила имеет индивидуальную цветовую маркировку, что облегчает монтаж и идентификацию проводов. Кабель применяется для соединения плат, модулей и электронных устройств, где требуется параллельное подключение нескольких линий.

Характеристики:

• Длина катушки: 30 м
• Тип кабеля: плоский многожильный шлейф
• Количество жил: стандартный набор (6–80 жил, в зависимости от модели)
• Цветовая маркировка: радужная (каждая жила свой цвет)
• Материал проводников: медь, лужёный
• Изоляция: гибкий ПВХ
• Формат поставки: катушка

Технические характеристики:

    • Шаг проводов: 1.27 мм

    • Количество жил: 6–80 (в зависимости от модели)

    • Сечение: 28 AWG

    • Структура проводника: 7 жил по 0.12 мм (медь, лужёная)

    • Диаметр проводника: 0.12 ± 0.005 мм

    • Площадь сечения: 0.36 мм²

    • Длина скрутки: ≥10.7 мм

    • Толщина изоляции: мин. 0.10 мм, средняя 0.23 мм

    • Общая толщина кабеля: 0.9 ± 0.05 мм

    • Материал изоляции: экологичный PVC 45P (RoHS)

    • Рабочая температура: –40 °C … +105 °C

Электрические параметры:

    • Испытание на пробой: 3.0 kV

    • Рабочее напряжение: 2 kV / 10 mA

    • Сопротивление проводника: ≤237 Ω/km

    • Сопротивление изоляции: ≥100 MΩ/km

    • Ёмкость: ≥40 pF/m

    • Импеданс: 100 Ω

    • Механические свойства:

    • Удлинение проводника: ≥18 %

    • Удлинение изоляции: ≥100 %

    • Прочность изоляции: ≥1.066 кг/мм²

Преимущества:

• Удобная намотка на катушке для хранения и транспортировки
• Радужная цветовая маркировка для быстрого монтажа
• Подходит для сборки шлейфов, соединения плат и модулей
• Совместимость с разъёмами BLS, BLD, IDC и другими стандартами
