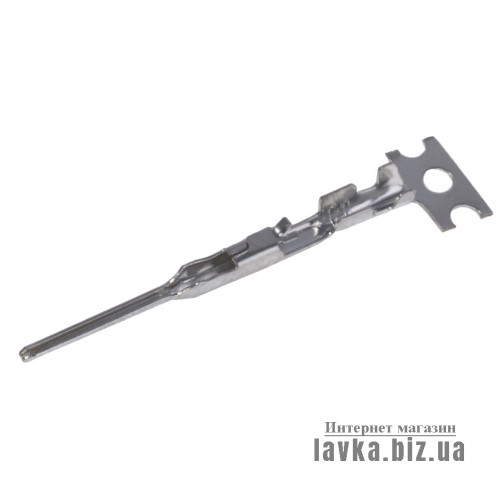

Техническое описание контактного терминала

Тип изделия: контактный терминал (ленточный), контакты папа под шаг разъема 2,54 мм на провод: 26-28AWG
Материал: фосфорная бронза
Покрытие: оловянное (Tin Plated)
Толщина материала: 0.20±0.01 мм

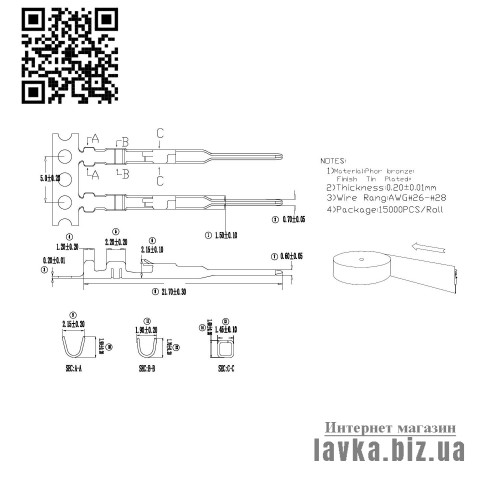

Основные размеры

Общая длина контакта: 21.70±0.30 мм

Ширина базовой части: 5.0±0.20 мм.

Ширина центрального участка: 2.20±0.20 мм.

Ширина хвостовой части: 1.50±0.10 мм.

Геометрия и функциональные размеры

Высота контактной кавычки: 2.15±0.10 мм

Ширина изгиба (сечение AA): 2.15±0.20 мм

Ширина изгиба (сечение BB): 1.90±0.20 мм.

Ширина квадратного профиля (сечение CC): 1.45±0.10 мм

Высота квадратного профиля: 0.77±0.10 мм.

Дополнительные размеры

Толщина отдельных частей: 0.20±0.01 мм

Диаметр отверстий ленты: 1.20±0.20 мм

Размер контактного носика:
- ширина: 0.60±0.05 мм
- высота: 0.70±0.05 мм

Совместимость проводов

Диапазон проводов: AWG #26 - AWG #28

Вилка/гнездо : контакты / наконечники

Шаг контактов : 2,54 мм

Серия разъема : контакт для разъема XL2 Female

Монтаж : на провод

Упаковка

Формат: лента в рулоне

Количество в рулоне: 15 000 шт.

Особенности

Высокая проводимость благодаря фосфорной бронзе

Оловянное покрытие обеспечивает защиту от коррозии.

Предназначен для автоматического обжима и монтажа в разъемы.

Поставляется в ленточной упаковке для использования на автоматических линиях

KLS1-XL2-2.54-MT (папа/male)

Производитель: KLS
Категории
- Электронные компоненты и комплектующие
- Контакты
Модель: KLS1-XL2-2.54-MT
Локация: РЕГС
Код товара: L-26-3-944
Наличие: 30000

0.54 грн

Кол-во:

МИНИМАЛЬНОЕ количество для заказа: 1

0 отзывов / Написать отзыв

СОВМЕСТИМОСТЬ

С этим товаром покупают

СТПНСК_П

ПРНШЦТ

KLS1-XL2-2.54-05-MH

Прямоугольный пластиковый корпус с защёлкой и поляризационным ребром, предназначенный для установки ответных контактов (терми..

1.41 грн 3.02 грн

ЗВШЦТ

KLS1-XL2-2.54-05-MH/FH комплект

7.29 грн

ПРНШЦТ

KLS1-XL2-2.54-05-FH

Технические характеристики: Описание : шаг 2,54, 5 контактов, "мама" Вилка/гнездо : гнездо Кол-во контактов : 5 Шаг контакто..

2.61 грн 5.63 грн

РСЦТ

KLS1-XL2-2.54-12-FH

Технические характеристики: Описание : шаг 2,54, 12 контактов, "мама" Вилка/гнездо : гнездо Кол-во контактов : 12 Шаг контак..

6.30 грн

РСЦТ

KLS1-XL2-2.54-11-FH

Технические характеристики: Описание : шаг 2,54, 11 контактов, "мама" Вилка/гнездо : гнездо Кол-во контактов : 11 Шаг ..

0.27 грн

РСЦТ

KLS1-XL2-2.54-08-FH

Технические характеристики: Описание : шаг 2,54, 8 контактов, "мама" Вилка/гнездо : гнездо Кол-во контактов : 8 ..

4.19 грн

РСЦТ

KLS1-XL2-2.54-09-FH

Технические характеристики: Описание : шаг 2,54, 9 контактов, "мама" Вилка/гнездо : гнездо Кол-во контактов : 9 Ш..

4.73 грн

РСЦТ

KLS1-XL2-2.54-10-FH

Технические характеристики: Описание : шаг 2,54, 10 контактов, "мама" Вилка/гнездо : гнездо Кол-во контактов : 10 ..

5.22 грн

ПРНШЦТ

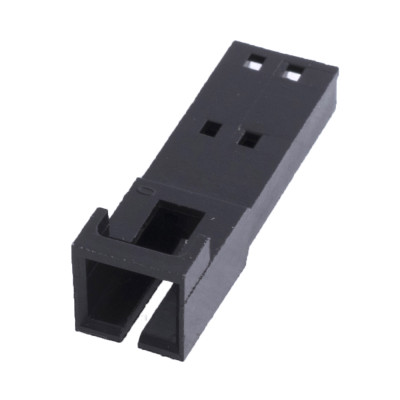

KLS1-XL2-2.54-02-FH
