Контакты для Micro-Fit

Данный разъём серии PCB Connector Series предназначен для надёжного электрического соединения в устройствах, работающих в широком диапазоне температур и условий эксплуатации.

Электрические характеристики

Номинальное напряжение: 250 В AC/DC

Номинальный ток: 3 А

Сопротивление контакта: не более 0,015 Ω

Сопротивление изоляции: не менее 1000 MΩ

Испытательное напряжение на пробой: 500 В AC (мин.)

Рабочий температурный диапазон: от –40°C до +105°C

Информация по заказу

Шаг контактов: 3,0 мм

Модель: KLS1-XM1-300

Типы исполнения:

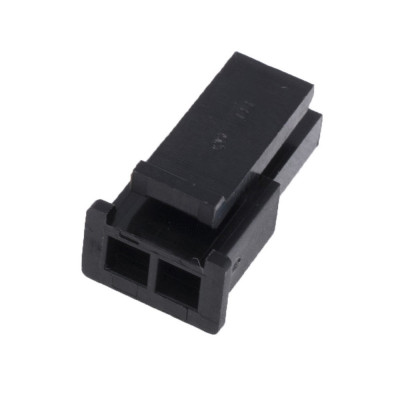

- MH — корпус штекера (Male Housing)
- H — корпус розетки (Female Housing)
- T — контакт штекера (Male Terminal)

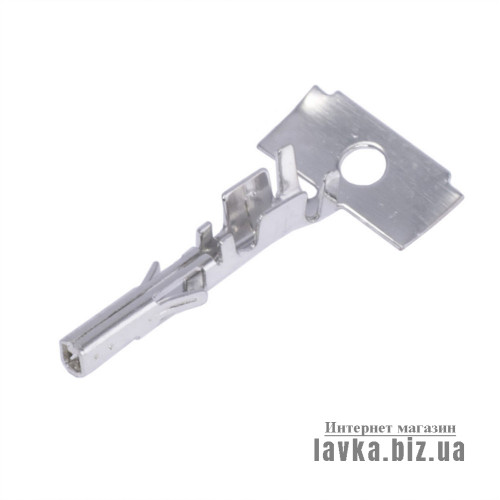

- FT — контакт розетки (Female Terminal)
- S — прямые выводы
- R — правый угол (Right angle)
- Дополнительные варианты количества пинов

Материалы

Корпус: PA66, класс огнестойкости UL94V-2

Контакты: фосфорная бронза

Покрытие контактов: олово 50 µ" поверх никеля 100 µ"

Диапазон сечений проводов: AWG #30–#22
Габаритные и конструктивные параметры контактов
- Ширина контактного окна (вид сверху): 0,58 ± 0,03 мм
- Толщина стенки контакта (спереди): 0,61 ± 0,03 мм
- Ширина контактной ножки: 1,12 ± 0,10 мм
- Высота контактной части: 11,06 ± 0,25 мм
- Высота зоны обжима провода: 6,85 ± 0,25 мм
- Высота передней технологической части: 1,20 ± 0,15 мм
Размеры зон обжима
- Секция A–A (обжим изоляции):
  - Ширина: 2,50 ± 0,25 мм
  - Высота: 2,40 ± 0,25 мм
- Секция B–B (обжим жилы):
  - Ширина: 2,10 ± 0,25 мм
  - Высота: 2,00 ± 0,25 мм
Прочие ключевые размеры
- Длина участка от зоны обжима до изгиба: 2,25 ± 0,15 мм
- Ширина посадочного уровня (в месте соединения с корпусом): 1,25 ± 0,10 мм
- Толщина хвостовика: 1,28 ± 0,10 мм
- Толщина полки верхнего уровня: 0,85 ± 0,20 мм
- Продольный выступ: 0,200 мм
