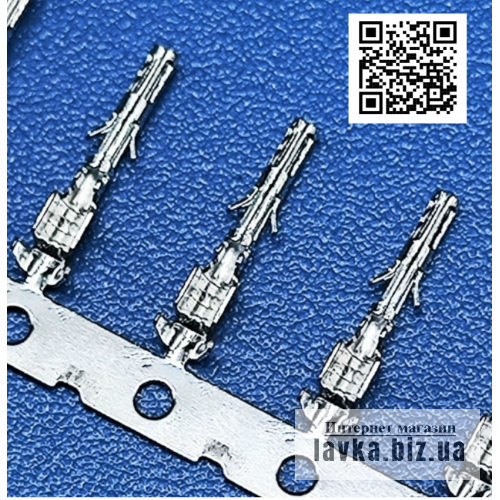

Контакты для Micro-Fit

Данный разъём серии PCB Connector Series предназначен для надёжного электрического соединения в устройствах, работающих в широком диапазоне температур и условий эксплуатации.

Электрические характеристики

• Номинальное напряжение: 250 В AC/DC

• Номинальный ток: 3 А

• Сопротивление контакта: не более 0,015 Ω

• Сопротивление изоляции: не менее 1000 MΩ

• Испытательное напряжение на пробой: 500 В AC (мин.)

• Рабочий температурный диапазон: от –40°C до +105°C

Информация по заказу

• Шаг контактов: 3,0 мм

• Модель: KLS1-XM1-300

• Типы исполнения:

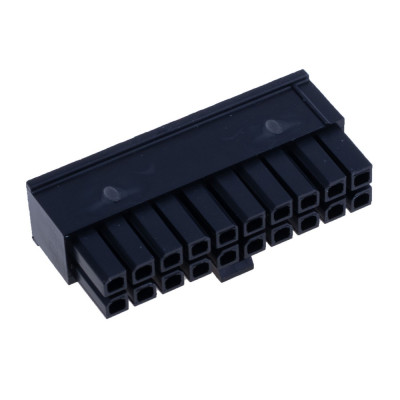

  • MH — корпус штекера (Male Housing)

  • H — корпус розетки (Female Housing)

  • T — контакт штекера (Male Terminal)

  • FT — контакт розетки (Female Terminal)

  • S — прямые выводы

  • R — правый угол (Right angle)

  • Дополнительные варианты количества пинов

Материалы

• Корпус: PA66, класс огнестойкости UL94V-2

• Контакты: фосфорная бронза

• Покрытие контактов: олово 50 µ" поверх никеля 100 µ"

• Диапазон сечений проводов: AWG #30–#22

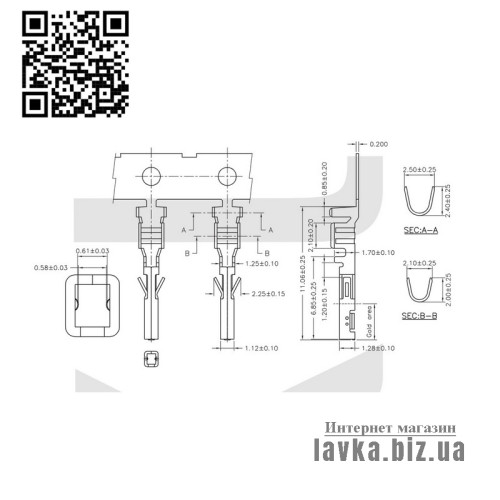

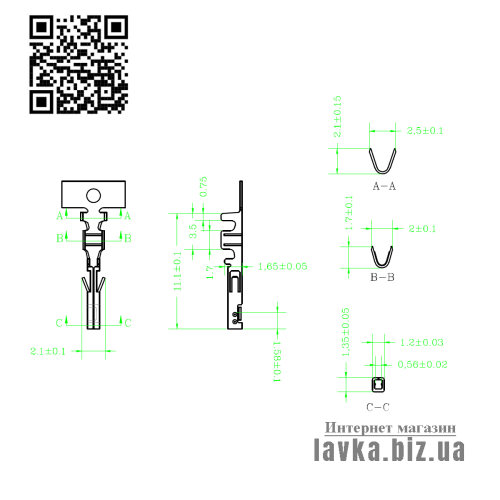

  Габаритные и конструктивные параметры контактов

  • Ширина контактного окна (вид сверху): 0,58 ± 0,03 мм

  • Толщина стенки контакта (спереди): 0,61 ± 0,03 мм

  • Ширина контактной ножки: 1,12 ± 0,10 мм

  • Высота контактной части: 11,06 ± 0,25 мм

  • Высота зоны обжима провода: 6,85 ± 0,25 мм

  • Высота передней технологической части: 1,20 ± 0,15 мм

  Размеры зон обжима

  • Секция A–A (обжим изоляции):

    • Ширина: 2,50 ± 0,25 мм

    • Высота: 2,40 ± 0,25 мм

  • Секция B–B (обжим жилы):

    • Ширина: 2,10 ± 0,25 мм

    • Высота: 2,00 ± 0,25 мм

  Прочие ключевые размеры

  • Длина участка от зоны обжима до изгиба: 2,25 ± 0,15 мм

  • Ширина посадочного уровня (в месте соединения с корпусом): 1,25 ± 0,10 мм

  • Толщина хвостовика: 1,28 ± 0,10 мм

  • Толщина полки верхнего уровня: 0,85 ± 0,20 мм

  • Продольный выступ: 0,200 мм
