⚖️ Сравнение контактов DuPont 2.54 мм и NDR-T
| Параметр | DuPont 2.54 мм | NDR-T |
|---|---|---|
| Общая длина | 11,0–11,5 мм | 13,3 мм |
| Зона обжима жилы (A-A) | 2,55 × 2,50 мм | 1,52 × 1,65 мм |
| Зона обжима изоляции (B-B) | 1,70 × 1,70 мм | 2,2 × 2,5 мм |
| Контактная часть (C-C) | 1,50 × 1,60 мм | 1,50 × 1,60 мм |
| Толщина материала | 0,20 мм | 0,20 мм |
| Шаг установки | 2,54 мм | 2,54 мм |
DuPont 2.54 мм — лучше для прототипирования, Arduino, макетных плат и мелкой электроники.
NDR-T — подходит для промышленного применения, надёжно фиксирует провод, рассчитан на долговременное использование.

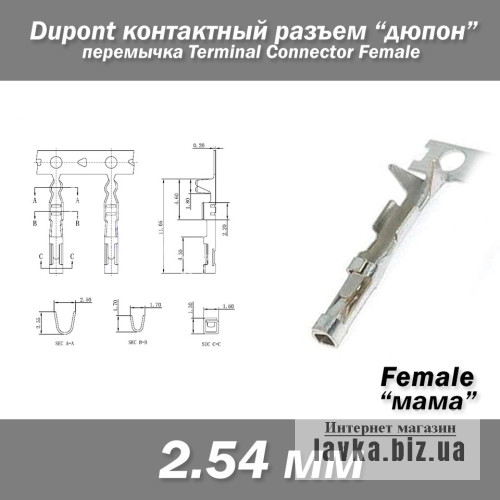

Гнездовой контакт («мама») для разъёмов DuPont с шагом 2,54 мм. Предназначен для опрессовки на провод и установки в пластиковый корпус DuPont. Применяется в макетировании, Arduino, 3D-принтерах, электронной аппаратуре и низковольтных соединениях.

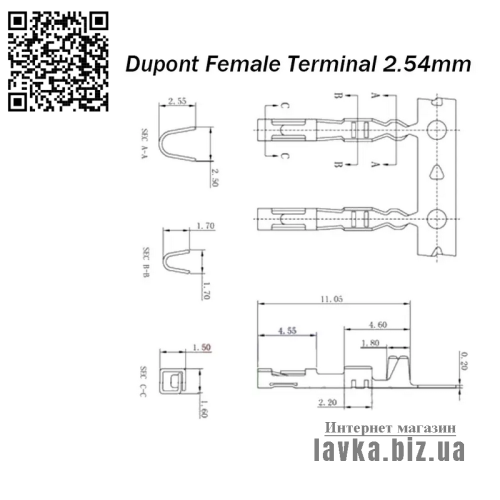

2. Конструктивное исполнение и размер
-
Ширина зоны обжима провода (секция А-А): 2,55 мм
-
Высота зоны обжима провода (секция А-А): 2,50 мм
-
Ширина зоны обжима изоляции (секция B-B): 1,70 мм
-
Высота зоны обжима изоляции (секция B-B): 1,70 мм
-
Ширина контактной части (секция C-C): 1,50 мм
-
Высота контактной части (секция C-C): 1,60 мм
-
Общая длина контакта: 11,05 мм
-
Длина контактной зоны (рабочая часть): 4,55 мм
-
Длина зоны обжима изоляции: 4,60 мм
-
Ширина выреза под фиксацию (на корпус): 1,80 мм
-
Ширина хвостовика (основания): 2,20 мм
-
Толщина материала контакта: 0,20 мм
3. Материалы
-
Корпус контакта: медный сплав (CuZn или эквивалент).
-
Покрытие: олово (Sn) или золото (Au) — зависит от исполнения и партии.
4. Электрические характеристики
-
Номинальное напряжение: до 250 В AC/DC
-
Номинальный ток: 3–5 А (зависит от сечения провода)
-
Сопротивление контакта: ≤ 10 мΩ
-
Рекомендуемое сечение провода: 0,08–0,5 мм² (AWG 26–22)
5. Применение
-
Соединительные кабели типа «папа-мама», «мама-мама»
-
Шлейфы для прототипирования
-
Соединение модулей Arduino, датчиков, драйверов шаговых двигателей, плат расширения
-
В 3D-принтерах и CNC-оборудовании
6. Примечание
Поставляется на ленте (Tape) для автоматической или ручной обжимки.
| Радио компоненты | |
| категория | Контакты |
Контакт гнездовой (female pin) для разъёмов DuPont, шаг 2,54 мм
- Производитель: KLS
- Категории
- - Электронные компоненты и комплектующие
- - Контакты
- Модель: DuPont, шаг 2,54 мм
- Локация: ДБТ
- Код товара: L-103-353-
- Наличие: 73444
-
0.40 грн/от 1000 шт
Доступные варианты
| Оптовые лот (шт.): | Артикул: | Наличие: | Цена: | Количество: |
| 1 | 156384-1 | 29800.000 шт. | 0.50 грн |
< > |
| 100 | 156384-100 | 30000.000 шт. | 44.55 грн |
< > |
| 1000 | 156384-1000 | 29000.000 шт. | 400.00 грн |
< > |
