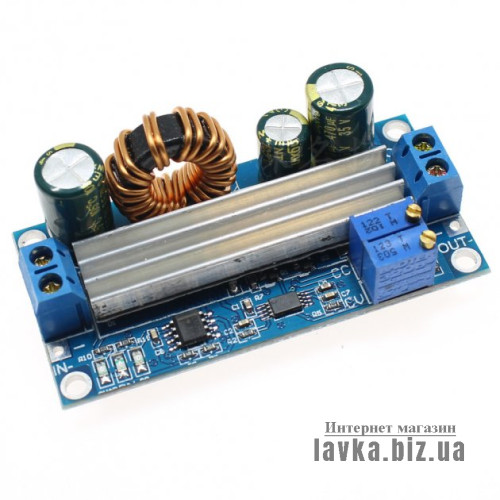

Модуль предназначен для повышения напряжения источника. Работает в широком диапазоне напряжений. Выходное напряжение устанавливается сменным резистором. Модуль очень прост в подключении, имеет небольшие размеры. Его можно использовать в самодельных лабораторных источниках питания для подзарядки литиевых или других аккумуляторов, как источник питания для радиоприборов.

Если модуль хочет работать при полной нагрузке, входное напряжение должно быть выше 8 В. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт. Максимальное значение тока модуля составляет 4 А, в зависимости от максимальной выходной мощности . Например, если выходное напряжение составляет 17 В, ток не должен превышать 2 А.

Модуль имеет защиту от короткого замыкания на выходе . После защиты от короткого замыкания модуль автоматически отключает выход и может быть восстановлен путем повторного включения модуля. Если ваш источник питания не имеет защиты от ограничения выходного тока, рекомендуется подключите предохранитель последовательно с входной частью модуля, чтобы повысить коэффициент безопасности.

Модуль имеет функцию защиты от пониженного входного напряжения . Значение по умолчанию составляет около 4,2 В. Когда значение ниже этого значения, выход будет автоматически отключен, и модуль можно будет восстановить, повторно включив его (обратите внимание, что это напряжение на порту модуля.Когда входной ток относительно велик, не игнорируйте частичное напряжение на входном проводе).

Модуль содержит три индикаторных лампы , индикатор состояния постоянного напряжения и постоянного тока (красный, загорается в режиме постоянного тока), индикатор зарядки (синий), индикатор полного заряда (зеленый, ток поворотного светильника составляет 1/10 от установить ток)

Технические характеристики

Входное напряжение: 3-30 В

Выходное напряжение: регулируемое, 0.5-30 В

Максимальный ток: 4 А

Максимальная мощность: 60 Вт

Выходная мощность: естественное тепловыделение 35 Вт, улучшенное тепловыделение 60 Вт.

Эффективность преобразования: около 88%

Защита от короткого замыкания: да

Рабочая частота: 180 кГц

Пульсации вых.напряжения: менее 100 мВ (при токе 1 А)

Рабочая температура: -20°C до +70°C

Размеры: длина*ширина*высота 65*32*21 мм.
