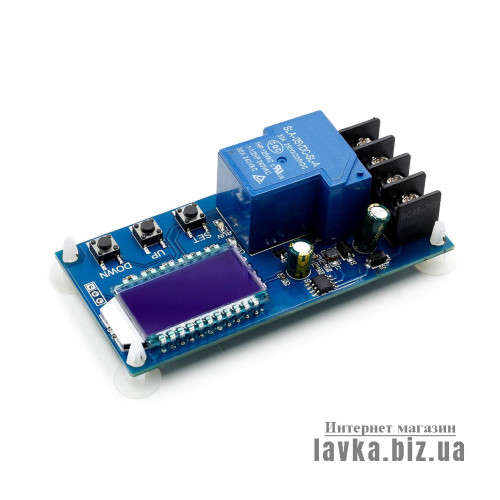

Контроллер заряда аккумулятора XY-L30A с цифровым управлением

Универсальный модуль контроля заряда с защитой от перезаряда для аккумуляторов 6-60В

Ключевые особенности:

 Поддержка аккумуляторов: 6-60 В (свинцово-кислотные, литиевые)

ЖК-дисплей: отображение напряжения, процента заряда и времени зарядки

Автоматический контроль заряда с настраиваемыми пределами

Программируемый таймер заряда

Интерфейс UART для расширенной настройки и мониторинга

Защита от перезаряда и глубокого разряда

Подробное описание функций:

Автоматический контроль заряда:

Настройка верхнего (UP) и нижнего (dn) предела напряжения

Реле замыкается для начала заряда при напряжении ≤ dn

Реле размыкается для завершения заряда при напряжении ≥ UP

Гибкая настройка для различных типов аккумуляторов

Контроль времени зарядки:

Настройка параметра OP для активации контроля времени

Диапазон времени: от 00:01 до 99:59 часов

Автоматическое отключение при достижении UP или по истечении времени OP

Защита от ошибок настройки с индикацией H:ER при некорректных параметрах

Интерфейс UART (115200, 8, 1):

Команды: on/off (управление реле), start/stop (передача данных), read (чтение параметров)

Настройка параметров: dw (нижний предел), up (верхний предел), xx:xx (время заряда)

Формат данных: напряжение, процент заряда, время заряда, статус (например, 12.0V,020%,00:10,OP)

Настройка параметров:

Вход в режим настройки длительным нажатием SET

Переключение между параметрами коротким нажатием SET

Изменение значений кнопками UP/DOWN

Сохранение настроек длительным нажатием SET

Функции кнопок:

SET: просмотр текущих параметров, вход в режим настройки

UP: переключение между отображением процента заряда и времени, настройка подсветки

DOWN: включение/выключение реле

Долгое нажатие UP: настройка режима подсветки (L-P)

Дополнительные функции:

Запись времени полного цикла заряда

Автоматическая проверка корректности параметров

Индикация отсутствия подключенного аккумулятора (nbE)

Расчет процента заряда:

Формула: (текущее напряжение - нижний предел) / (верхний предел - нижний предел) * 100%

Применение:

Системы резервного питания

Солнечные и ветровые электростанции

Электротранспорт (электровелосипеды, электросамокаты)

DIY проекты с аккумуляторами

Лабораторные источники питания с контролем заряда

Характеристики:

Входное напряжение: 6 - 32 В

Выходное напряжение: 6 - 60 В

Максимальный ток: ≤ 30 A

Дисплей: для отображения тока зарядки, напряжения аккумулятора и режима зарядки

-Эффективность: 90 - 97 %

Защита: от перегрузки, короткого замыкания, обратной полярности, перегрева

Размеры: 79 х 42 мм

Поддержка стандартов: BC1.2, QC2.0, QC3.0, MTK PE1.1/PE2.0, Apple, samsung AFC, huawei FCP
