Законченный модуль зарядного устройства на специализированной микросхеме TP5100, для одного литиевого элемента. Регулируемый зарядный ток от 100 до 2000 мА.

Технические характеристики

Тип заряда: линейный

Ток заряда: регулируемый макс - 2A

Точность заряда: 1.5%.

Входное напряжение: 5 - 18 В

Напряжение полного заряда: 4.2 В (8.4 В)

Светодиодный индикатор: зарядка/заряжен

Рабочая температура: -40℃ до +85℃.

Габаритные размеры: 25X17X5 мм.

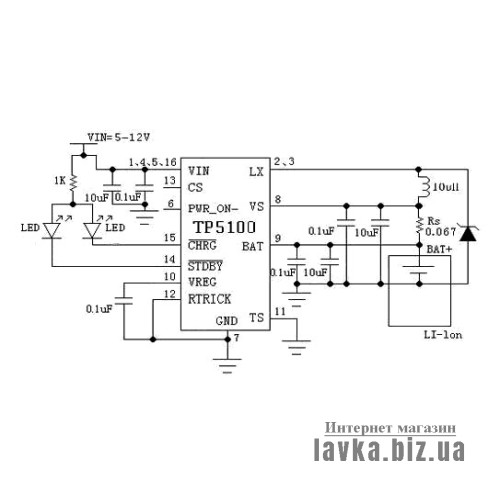

Зарядный ток установливается двумя мощными резисторами.

Установленный ток заряда 2А. Установлены резисторы 2х0.1 Ома параллельно, для тока 1А установите 2х0.2 Ома (или удалите 1 резистор).

Для зарядки двух батарей последовательно, замкните перемычку SET - не рекомендуется использовать данное устройство для зарядки 2х батарей.

Примечание: Амперметр для измерения подключается только к входному разъему. Зарядный ток для литиевого элемента должен быть 35-40% от емкости батареи.

Обратите внимание: При использовании модуля совместно с USB компьютера установите зарядный ток менее 500 мА, для ноутбуков менее 300 мА. Так как порты имеют защиту от перегрузок и больший ток выдать не могут.
