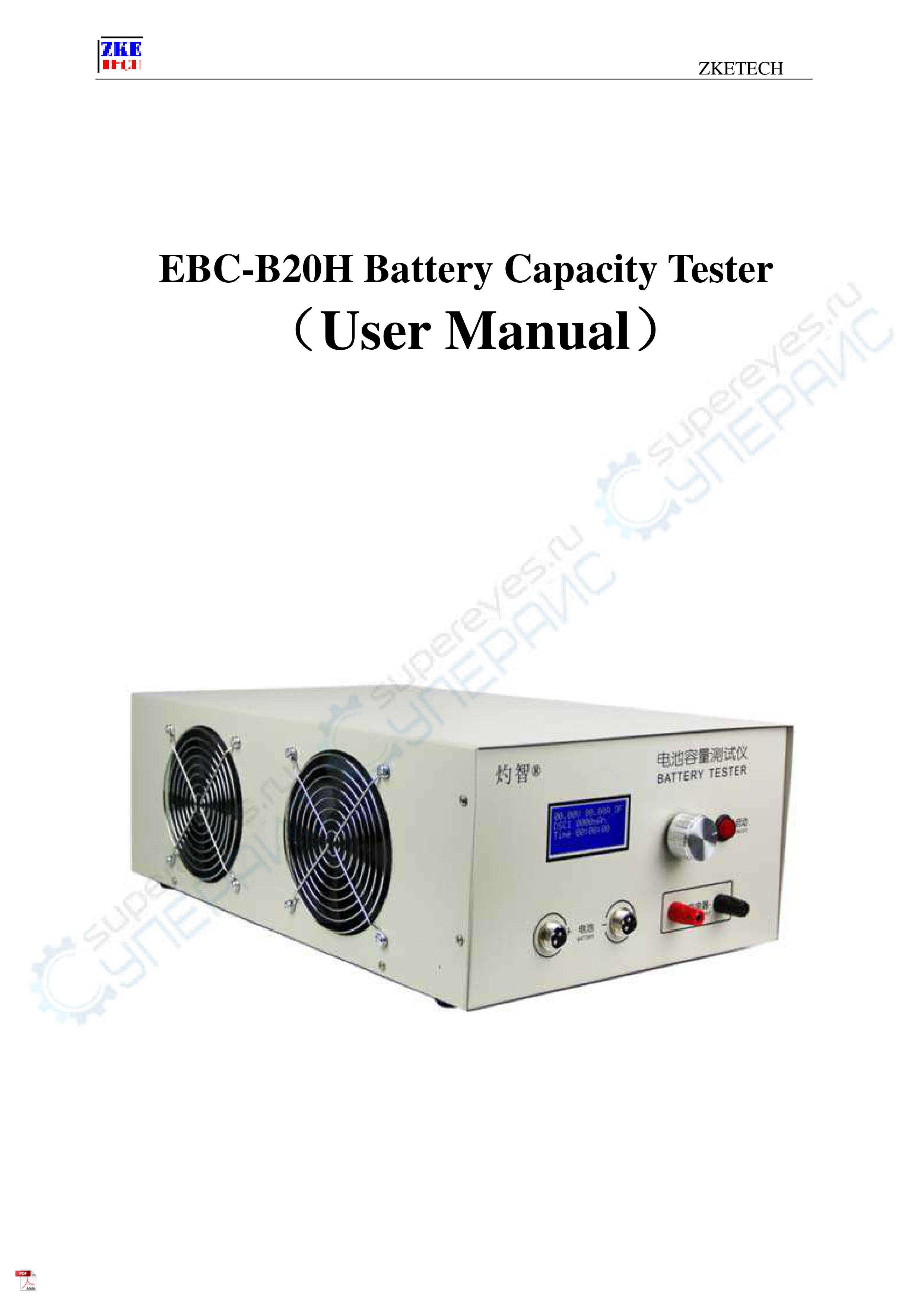

Руководство пользователя тестера емкости аккумулятора ZKETECH EBC-B20H

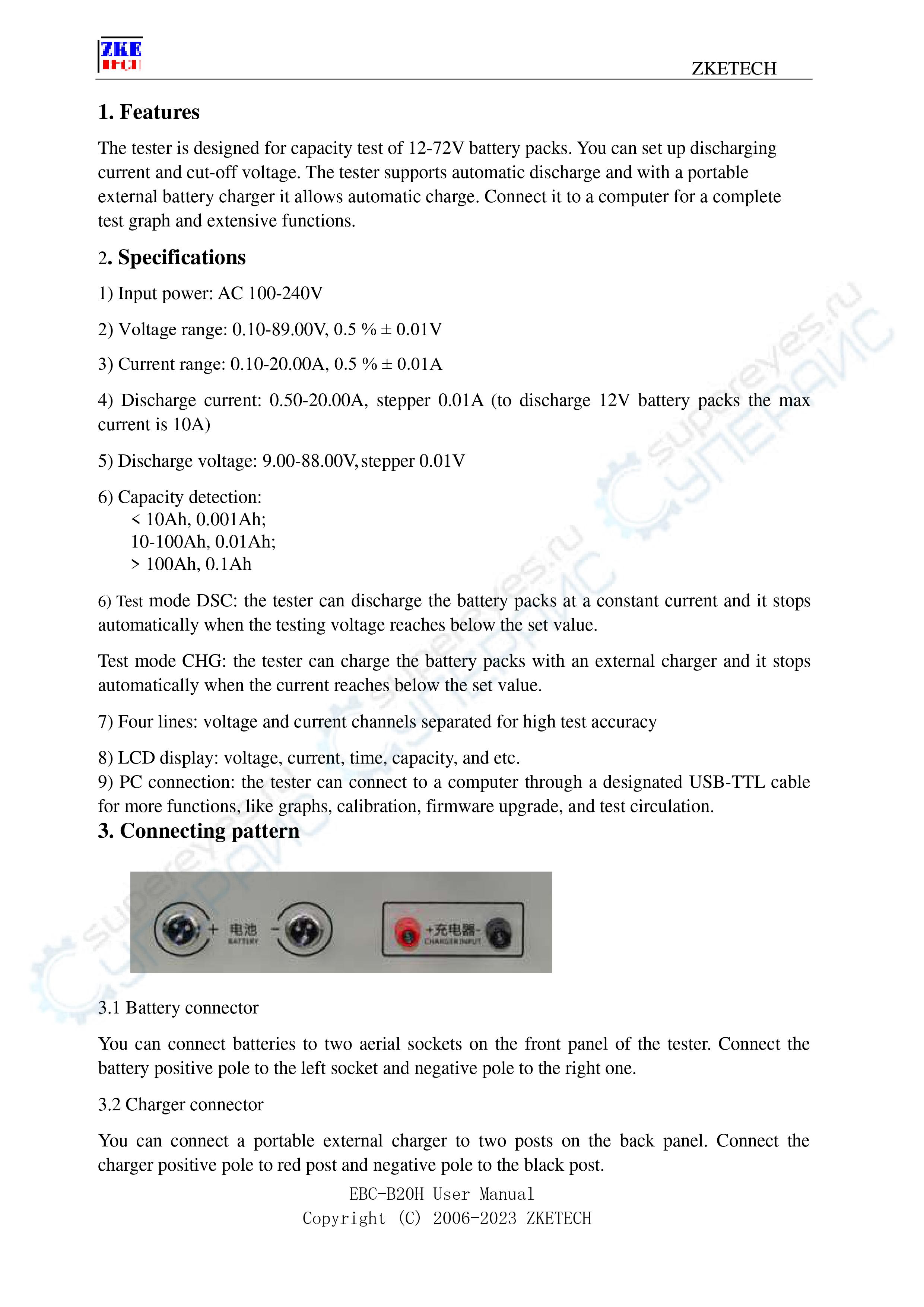

Особенности

Тестер предназначен для проверки емкости аккумуляторных блоков напряжением 12–72 В. Вы можете настроить ток разряда и громкость отключения.tagе. Тестер поддерживает автоматическую разрядку, а при использовании портативного внешнего зарядного устройства он обеспечивает автоматическую зарядку. Подключите его к компьютеру для получения полного графика испытаний и расширенных функций.

Характеристики

Входная мощность: 100-240 В переменного тока

Диапазон e: 0.10–89.00 В, 0.5 % ± 0.01 В.

Диапазон тока: 0.10–20.00 А, 0.5 % ± 0.01 А.

Ток разряда: 0.50-20.00 А, шаговый 0.01 А (для разряда аккумуляторных блоков 12 В максимальный ток составляет 10 А)

Объем разряда: 9.00-88.00 В, шаговый 0.01 В

Обнаружение емкости:

< 10 Ач, 0.001 Ач;

10-100Ач, 0.01Ач;

> 100 Ач, 0.1 Ач

Режим тестирования DSC: тестер может разряжать аккумуляторные батареи постоянным током и автоматически останавливается при завершении тестирования. достигает значения ниже установленного значения.

Режим тестирования CHG: тестер может заряжать аккумуляторные батареи с помощью внешнего зарядного устройства и автоматически останавливается, когда ток становится ниже установленного значения.

Четыре строки: том

Электронный и токовый каналы разделены для высокой точности испытаний.

ЖК-дисплей: объем, ток, время, емкость и т. д.

Подключение к ПК: тестер можно подключить к компьютеру через специальный кабель USB-TTL для получения дополнительных функций, таких как графики, калибровка, обновление прошивки и проведение испытаний.

Соединительный узор

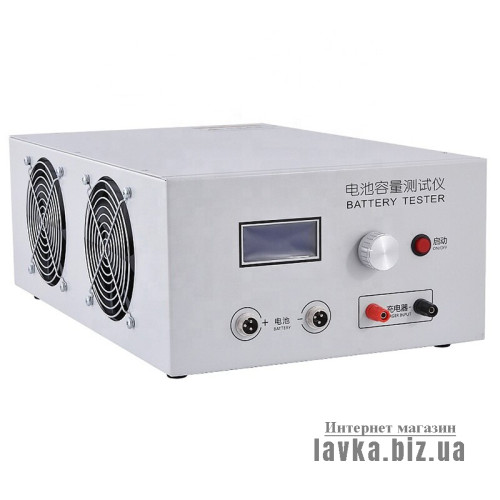

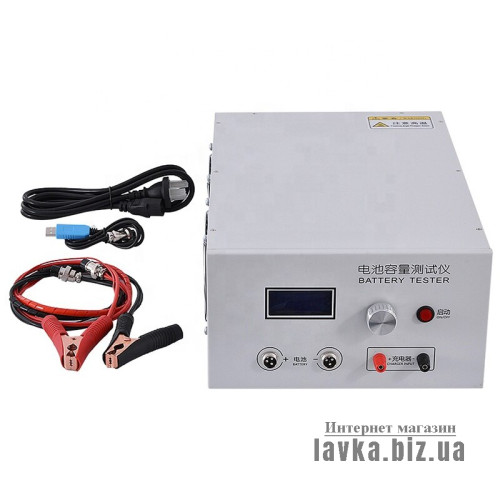

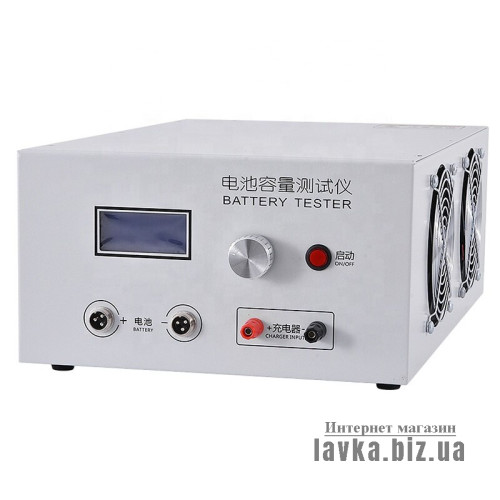

Тестер емкости аккумулятора ZKETECH EBC-B20H — детали

3.1 Разъем аккумулятора

Вы можете подключить аккумуляторы к двум антенным разъемам на передней панели тестера. Подключите

Положительный полюс аккумулятора – к левому разъему, а отрицательный – к правому.

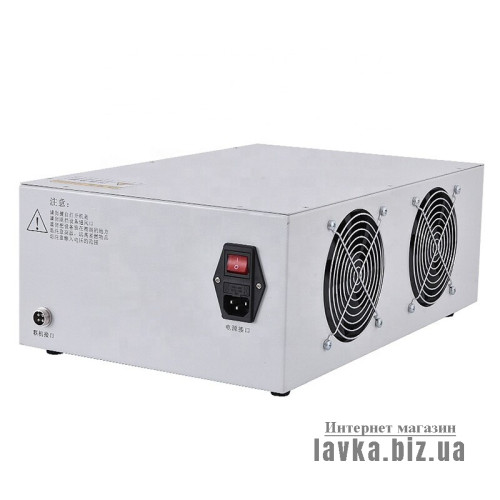

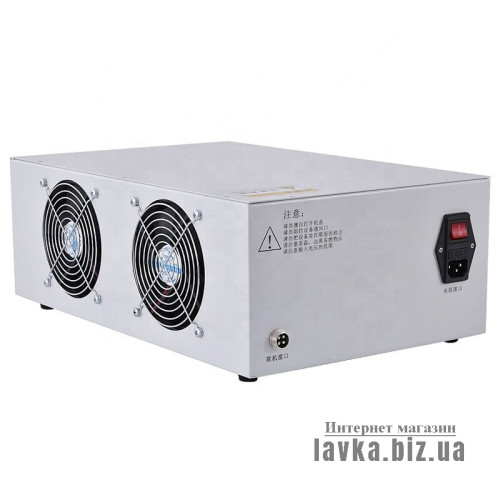

3.2 Разъем для зарядного устройства

Вы можете подключить портативное внешнее зарядное устройство к двум разъемам на задней панели. Подключите положительный полюс зарядного устройства к красному разъему, а отрицательный полюс – к черному разъему.

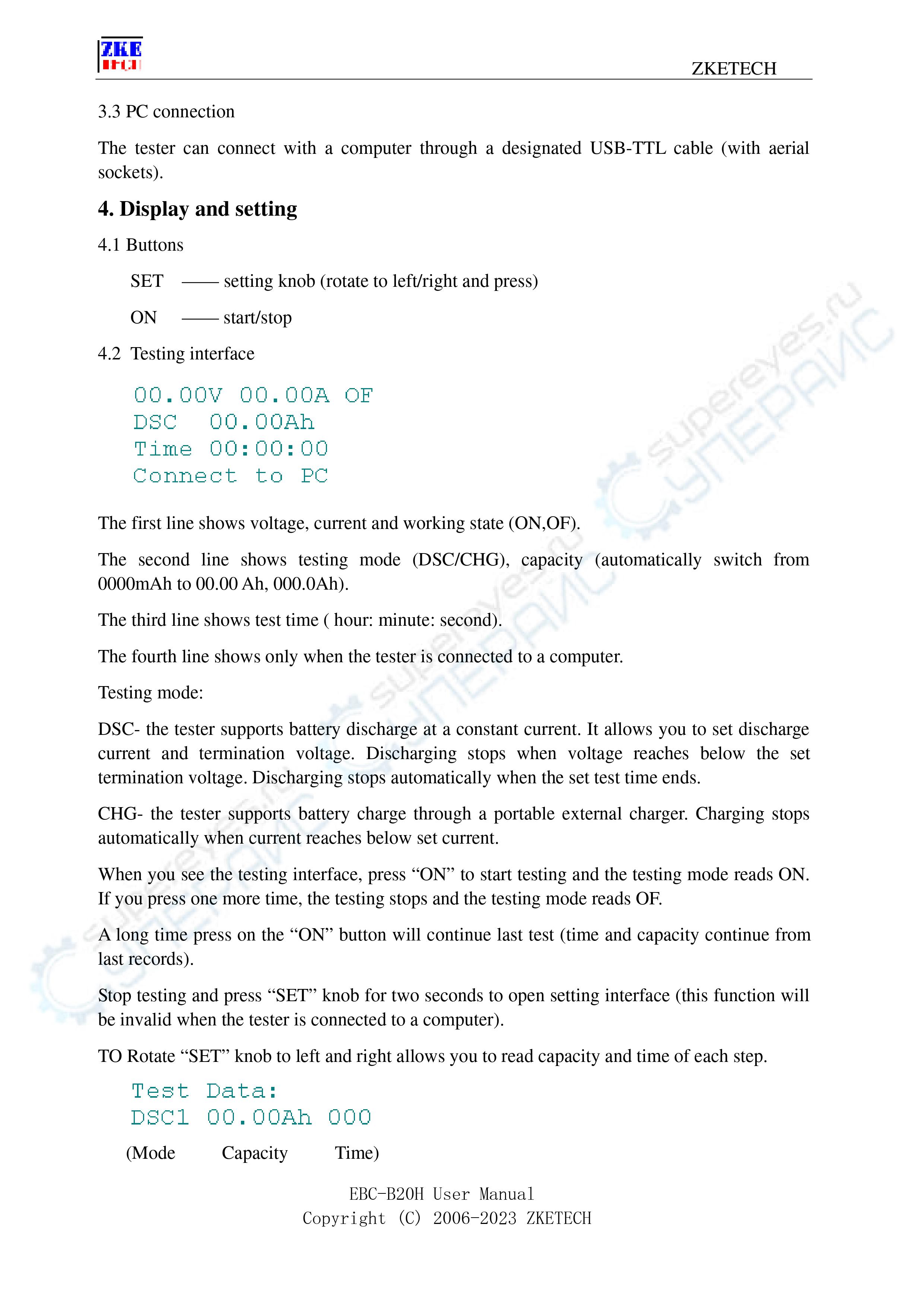

3.3 подключение к ПК

Тестер можно подключить к компьютеру через специальный кабель USB-TTL (с антенными разъемами).

Дисплей и настройка

Кнопки 4.1

SET —— ручка настройки (поверните влево/вправо и нажмите)

ВКЛ —— старт/стоп

4.2 Интерфейс тестирования

00.00 В 00.00 А ВЫКЛ.

ДСК ОО.00Ач

Время 00:00:00

Подключиться к ПК

Первая строка показывает vol., текущее и рабочее состояние (ВКЛ, ВЫКЛ).

Вторая строка показывает режим тестирования (DSC/CHG), емкость (автоматическое переключение с 0000 мАч на 00.00 Ач, 000.0 Ач).

Третья строка показывает время теста (час:минута:секунда).

Четвертая строка отображается только тогда, когда тестер подключен к компьютеру.

Режим тестирования:

DSC- тестер поддерживает разряд аккумулятора постоянным током. Позволяет установить ток разряда и громкость завершения.. Разрядка прекращается, когда достигает уровня ниже установленного объема завершения. Разрядка прекращается автоматически по истечении установленного времени тестирования.

CHG- тестер поддерживает заряд аккумулятора через портативное внешнее зарядное устройство. Зарядка прекращается автоматически, когда ток становится ниже заданного значения.

Когда вы увидите интерфейс тестирования, нажмите «ВКЛ», чтобы начать тестирование, и режим тестирования будет отображаться как «ВКЛ».

Если вы нажмете еще раз, тестирование остановится, и в режиме тестирования появится надпись OF.

Длительное нажатие кнопки «ВКЛ» продолжит последний тест (время и емкость продолжаются с последних записей).

Остановите тестирование и нажмите кнопку «SET» в течение двух секунд, чтобы открыть интерфейс настроек (эта функция будет недействительна, если тестер подключен к компьютеру).

TO Поверните ручку «SET» влево и вправо, чтобы узнать мощность и время каждого шага.

Данные испытаний:

ДСК1 00.00Ач 000

(Режим Емкость Время)

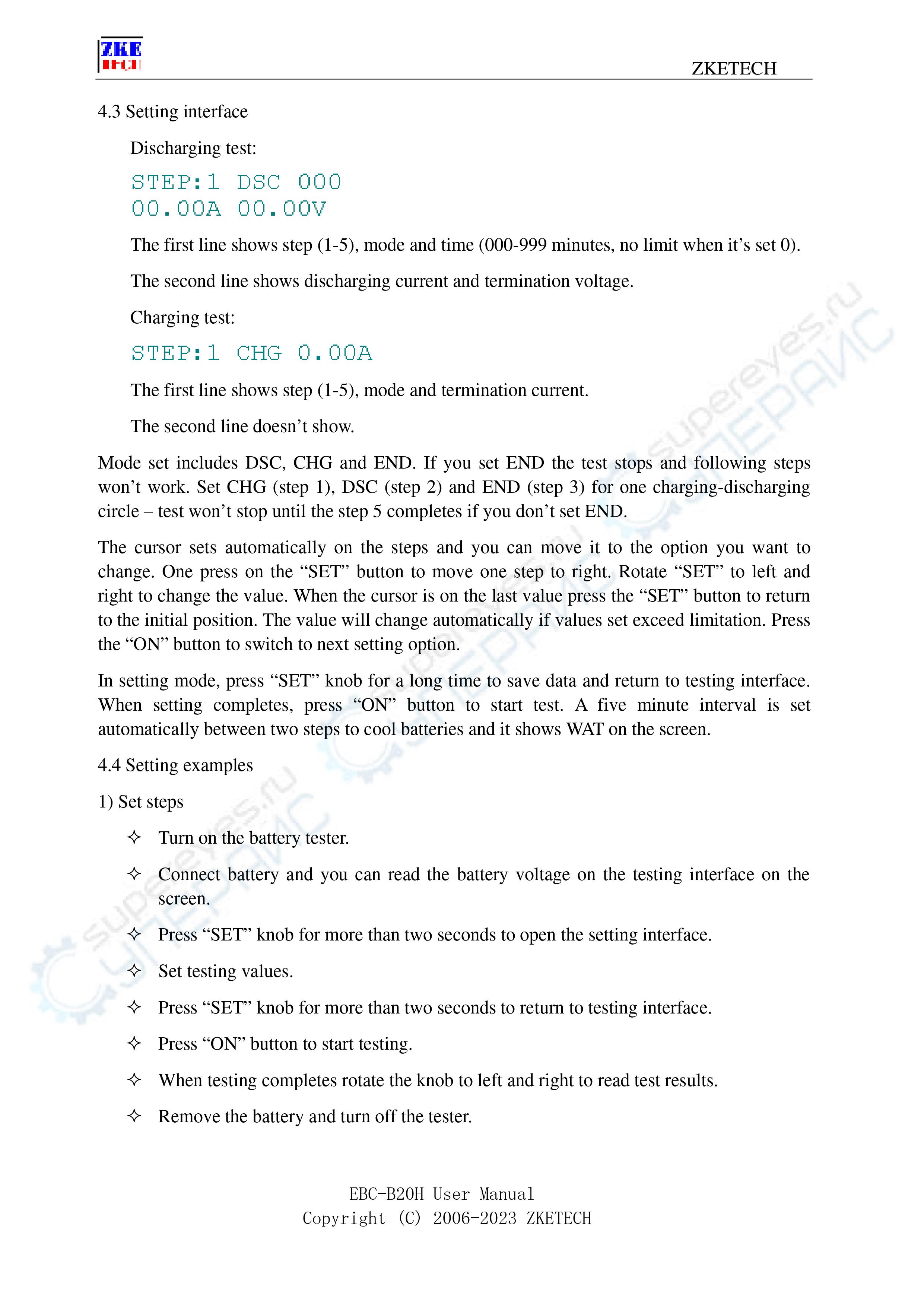

4.3 Интерфейс настройки

Тест на разрядку:

ШАГ: 1 ДСК 000

00.00A 00.00V

В первой строке отображается шаг (1–5), режим и время (000–999 минут, без ограничения, если установлено значение 0).

Вторая строка показывает ток разряда и объем завершения.

Тест зарядки:

ШАГ: 1 ДСК 00А

В первой строке отображается шаг (1–5), режим и ток завершения.

Вторая строка не отображается.

Набор режимов включает DSC, CHG и END. Если вы установите END, тест остановится, и следующие шаги не будут работать. Установите CHG (шаг 1), DSC (шаг 2) и END (шаг 3) для одного цикла зарядки-разрядки – тест не прекратится до завершения шага 5, если вы не установите END.

Курсор автоматически устанавливается на ступеньках, и вы можете переместить его к параметру, который хотите изменить. Одно нажатие кнопки «SET» переместит вас на один шаг вправо. Поверните «SET» влево и вправо, чтобы изменить значение. Когда курсор окажется на последнем значении, нажмите кнопку «SET», чтобы вернуться в исходное положение. Значение изменится автоматически, если установленные значения превысят ограничение. Нажимать

кнопку «ВКЛ», чтобы переключиться на следующий вариант настройки.

В режиме настройки нажмите и удерживайте ручку «SET», чтобы сохранить данные и вернуться к интерфейсу тестирования. После завершения настройки нажмите кнопку «ВКЛ», чтобы начать тест. Между двумя этапами охлаждения батарей автоматически устанавливается пятиминутный интервал, и на экране отображается WAT.

4.4 Настройка экс.

1) Установите шаги

Включите тестер батареи.

Подключите аккумулятор, и вы сможете прочитать уровень заряда аккумулятора. в интерфейсе тестирования на экране.

Нажмите кнопку «SET» и удерживайте более двух секунд, чтобы открыть интерфейс настроек.

Установите значения тестирования.

Нажмите кнопку «SET» и удерживайте более двух секунд, чтобы вернуться к интерфейсу тестирования.

Нажмите кнопку «ON», чтобы начать тестирование.

По завершении тестирования поверните ручку влево и вправо, чтобы прочитать результаты теста.

Выньте аккумулятор и выключите тестер.

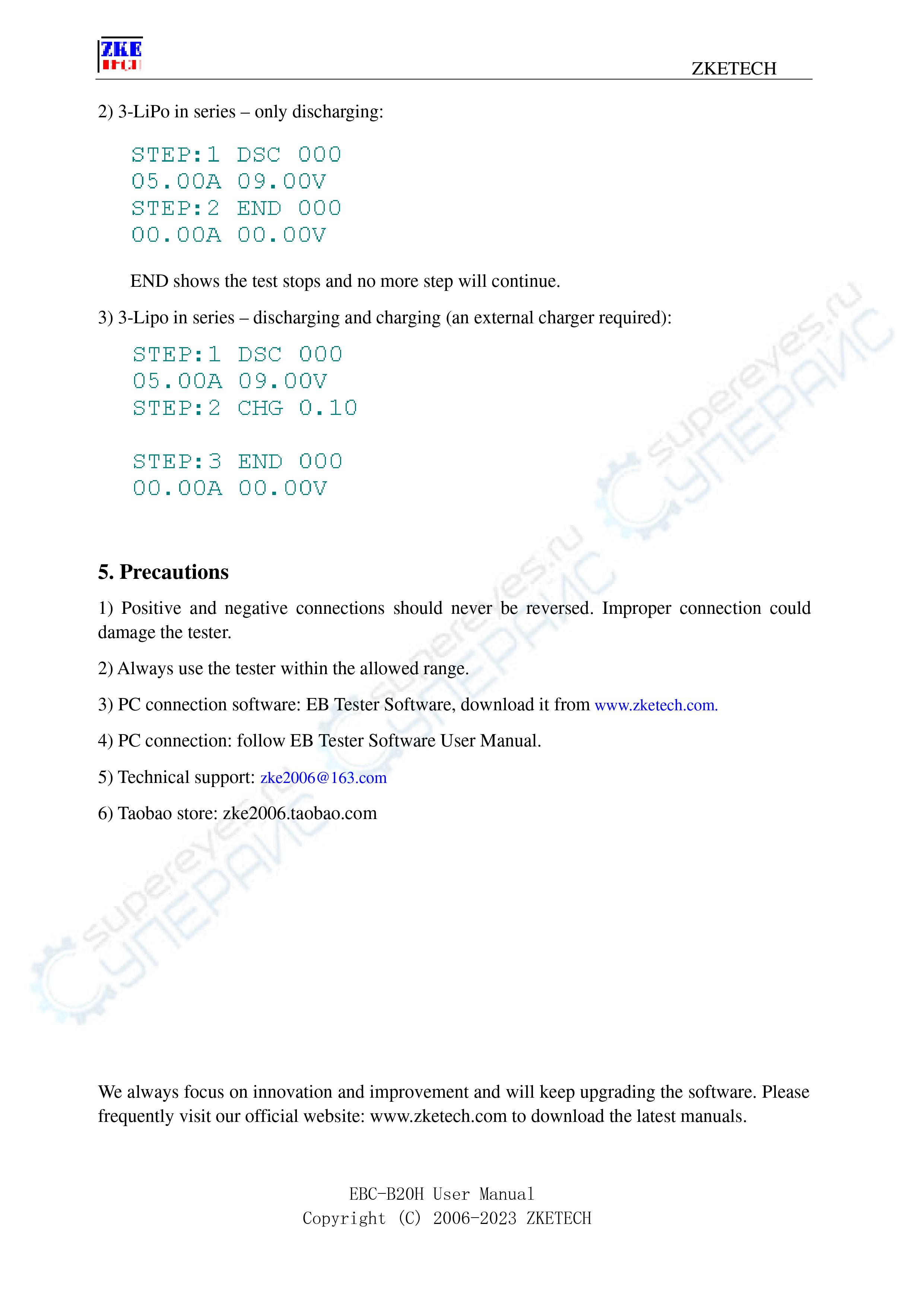

2) 3-LiPo последовательно – только разрядка:

ШАГ: 1 ДСК O00

05.00А 09В

ШАГ:2 КОНЕЦ 000

00.00А 00В

END показывает, что тест останавливается и дальнейший шаг не продолжается.

3) 3-Lipo последовательно – разрядка и зарядка (требуется внешнее зарядное устройство):

ШАГ: 1 ДСК 000

05.00А 09В

ШАГ:2 CHG 0.10

ШАГ:3 КОНЕЦ 000

00.00А 00В
