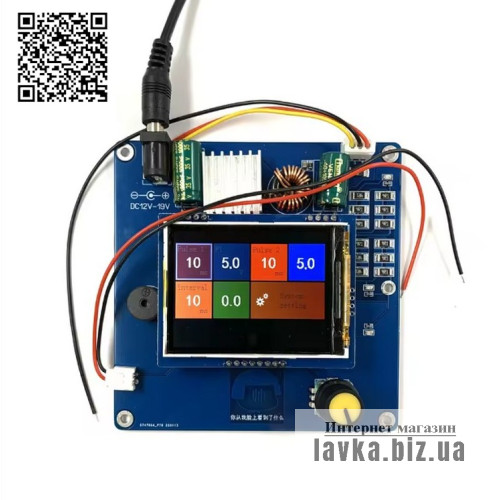

Плата управления точечной сваркой для накопителей энергии (суперконденсаторов)

Эта плата управления предназначена для создания мощных точечных сварочных аппаратов на основе накопителей энергии, таких как суперконденсаторы (фарады). Она отличается компактностью, легкостью установки и широкими возможностями настройки.

Основные характеристики и преимущества:

• Компактность и легкость: Небольшие размеры и вес облегчают интеграцию платы в различные конструкции.
• Регулируемые параметры сварки:
  • Импульс сварки: настройка длительности сварочного импульса для оптимального результата.
  • Напряжение сварки: регулировка напряжения для работы с различными материалами.
  • Время срабатывания: настройка времени задержки между нажатием кнопки и началом сварки.
  • Интервал сварки: настройка времени между последовательными сварочными импульсами.
• Стабилизация напряжения: поддерживает постоянное выходное напряжение с функцией выравнивания заряда.
• Языковые настройки: поддержка переключения между китайским и английским языками.
• Зарядка:
  • Ток зарядки: 10 А.
  • Широкий диапазон входного напряжения: 12-19 В.
  • Рекомендуется использовать адаптер 12 В, 6-10 А.
• Поддержка суперконденсаторов: совместима с последовательно соединенными суперконденсаторами 2,5-3,0 В и суперконденсаторами емкостью 100-3000 Ф.
• Интерфейсы подключения:
  • 3P интерфейс (верхний правый угол): Для подключения платы MOS-транзисторов и сварочного аппарата.
  • DC интерфейс (верхний левый угол): Интерфейс зарядки (рекомендуется адаптер 12 В, 5-10 А).
  • 2P интерфейс (нижний левый угол): Интерфейс подключения педального контроллера для ручного запуска сварки.
• Контроль и дисплей: Цифровой дисплей и кнопки для точной настройки параметров сварки.
• Защита: Защита от перегрузки по току, короткого замыкания и перегрева.
• Материал: PC+металл.
• Размер: около 100 * 100 * 50 мм.

• Простая установка и удобство использования:
• • Легкая установка: компактный и легкий дизайн обеспечивает быструю и простую установку.
  • Двуязычный интерфейс: поддержка китайского и английского языков для удобства использования.
  • Настройка параметров сварки:
    • Возможность регулировки импульса и напряжения для точного контроля процесса сварки.
    • Подходит для стыковой и фигурной сварки.
  • Широкий диапазон входного напряжения: поддержка входного напряжения 12-19 В, что обеспечивает совместимость с различными адаптерами питания.
  • Поддержка различных типов конденсаторов: совместимость с последовательно соединенными суперконденсаторами 2,5-3,0 В и суперконденсаторами емкостью 100-3000 Ф.

Применение:

• Сборка аккумуляторных батарей.
• Сварка контактов суперконденсаторов.
• Производство систем хранения энергии.
• Ремонт и обслуживание электронных устройств.
• Создание точечных сварочных аппаратов для DIY-проектов.

Комплектация:

• 1 x Плата управления.
• 1 x 2P разъем.
• 1 x 3P соединительный провод.

Примечание:

• Плата поставляется в двух цветах PCB (красный и синий), цвет выбирается случайным образом.
• Из-за различий в мониторах и освещении фактический цвет товара может незначительно отличаться от цвета на изображениях.
• Возможны отклонения в измерениях на 1-2 см из-за ручного измерения.

Дополнительная информация:

• Эта плата управления позволяет создавать мощный точечный сварочный аппарат для сварки различных металлов, включая никелевые полосы, используемые при сборке аккумуляторных батарей.
• Суперконденсаторы обеспечивают высокую мощность и быструю отдачу энергии, что делает сварку эффективной и качественной.
• Настройки позволяют адаптировать сварочный аппарат под различные материалы и задачи.

Этот контроллер будет отличным решением для тех, кто хочет создать свой собственный точечный сварочный аппарат.
