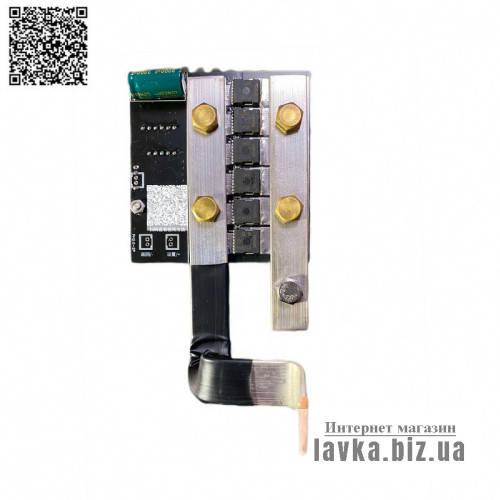

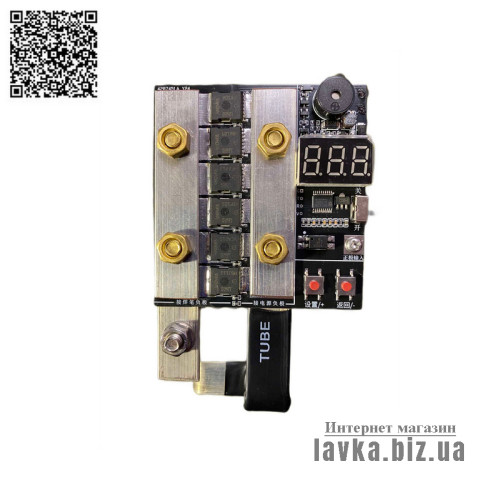

Плата управления контаткно точечной конденсаторной сварки из 12 МОП-трубок модели 4н04Р8. В ламповом драйвере используется повышающая схема для поддержки двух или трех  фарадных конденсаторов.

Медные шины необходимо установить для увеличения тока и рассеивания тепла. Рекомендуется использовать медные ряды шириной 15 мм.

Во время отладки точечной сварки настройку параметров следует выполнять поэтапно, а не непосредственно на максимальное значение. Точечная сварка заключается в подключении положительного и отрицательного полюсов источника питания к нагрузке с очень низким сопротивлением, что похоже на короткое замыкание и высвобождает энергию. Если время выхода отрегулировано слишком долго, никель расплавится и взорвется, вызывая искры.

Основная функция:

Автоматическая точечная сварка,

Отображение входного напряжения: звуковой

Сигнал точечной сварки: двойной

Импульсный выход, регулировка: передач от 1 до 99 (регулируемая)

Автоматическая задержка запуска, сохранение: после выключения питания после настройки передачи.

Размер панели управления 76х72 мм.

Технические характеристики:

Рабочее напряжение: 5,6 - 8.4 В

Рабочий ток: 3600 А

Потребляемая мощность в режиме ожидания: <0,5 мА

Рекомендуемая рабочая температура: -10-60 ° C

Регулировка тока: 99 позиций

Установлено: 12 МОП-трубок IRL40SC228 (максимальный пиковыйс сток сварки может достигать 3600 А)

Мощность сварочного аппарата: 30240 Ватт

Толщина листа никеля заварки: 0,1-0,4 мм

Шины: 4 шт

Материал шин: никилированая медь

Толщина шин: 3 мм

Ширина шины: 15 мм

Болты М6: 6 шт

Гайки: 6 шт

Материал боолтов и гаек не регламентирован
