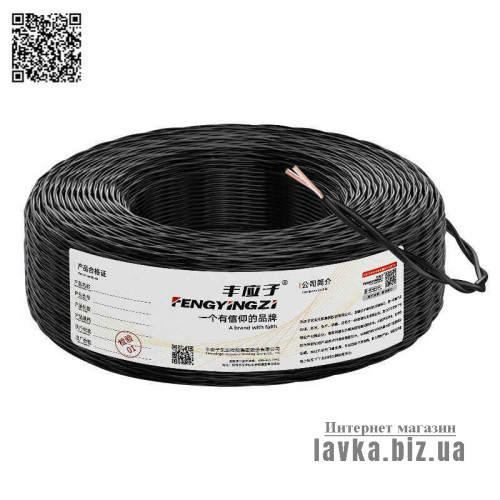

Кабель полевой связи ПМ-274

Одиночная витая пара представляет собой «провод с тремя медными и четырьмя стальными оплетками» для связи.

Технические характеристики полевого кабеля П-274 М1 2х0,5 (с 3 медными и 4 стальными проволоками) для телефонной связи:

Параметры одиночной витой пары:

Название продукта: стеганая пряжа из ПВХ.

Диаметр одного провода: 0,50 мм

Количество луженых медных проводов: 3

Количество стальных оцинкованных проволок: 4

Температура: -45℃～55℃

Внешний диаметр изоляции или оболочки: ≤2,15 мм.

Внешний диаметр кабеля: ≤4,3 мм

Длина изготовления: 500±5М [диск]

Вес на километр: ≤14 кг

Предел прочности: ≤490 Н

Сопротивление кольца постоянного тока: ≤230 Ом/км

Сопротивление изоляции: ≥50МОм.км

Константа затухания: ≤1,9 дБ/км

Характеристическое сопротивление: 840 Ом

Экспериментальное напряжение: 1000 В постоянного тока

Особенности:

Дальность телефонной связи до 20-30 км.

Эксплуатация при температурах окружающего воздуха отвечающих диапазону -50 °С ≤ t ≤ +50 °С.

Относительная влажность не выше 98 % при температуре +35 °С.

Соответствует климатическому исполнению и категории размещения УХЛ1 по стандарту ГОСТ 15150: работа в умеренном и холодном макроклиматическом районе при размещении в уличных условиях.

Наименьшая наработка 50 тысяч часов. Срок службы 15 лет. Гарантия в течение 1 года.

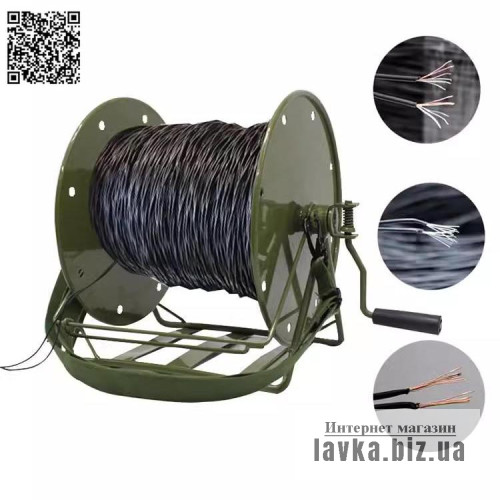

Конструкция полёвки П-274

Проводник скручен из двух семипроволочных жил в изоляции из светостабилизированного полиэтилена высокой плотности.

Жила свита из одной стальной проволоки в центре (сердечника) и шести вокруг:

для П-274М – по 2 медных и по 1 стальной между ними (стальных 2);

для П-274М1 – чередование 3 медных и 3 стальных.

Полиэтиленовая изоляция минимальной толщиной 0,5 мм.

Шаг скрутки жил 80-100 мм.

Диаметры:

одной проволоки – 0,3 мм;

одной изолированной жилы (максимальный) – не более 2,3 мм*;

пары жил (готового изделия) – не более 4,6 мм.

*Диаметр изолированной жилы приближён к фактическому значению равному 3 диаметрам проволоки (посмотрите конструкцию на изображениях выше) + двойная толщина изоляции = 3·0,3 + 2·0,5 = 1,9 мм.

Применение

Провод применяют для создания:

телефонной связи:

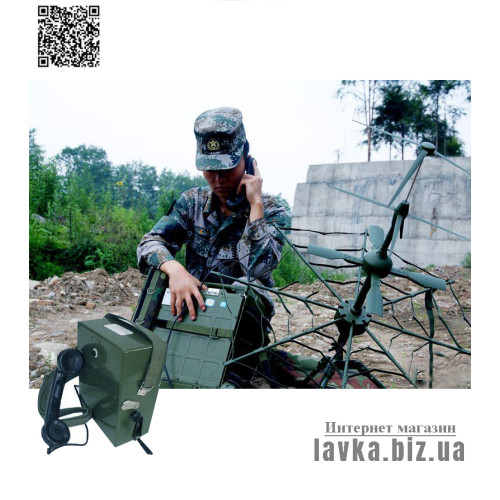

в полевых условиях (например, с аппаратами ТА-57);

в пунктах управления между отдельными абонентами;

а также для удалённого управления радиостанциями:

Р-105 (переносная ультракоротковолновая);

Р-140 (на базе автомобиля ЗИЛ);

Р-159 (переносная широкодиапазонная);

Р-161А2М;

и типов, в которых используют двухпроводные линии.

Прокладывают:

в воздухе между опорами;

по земле, используя окружающие предметы;

в почве;

кратковременно в воде (при пересечение рек, озёр).

Обеспечивает надёжность связи в любых погодных условиях.
