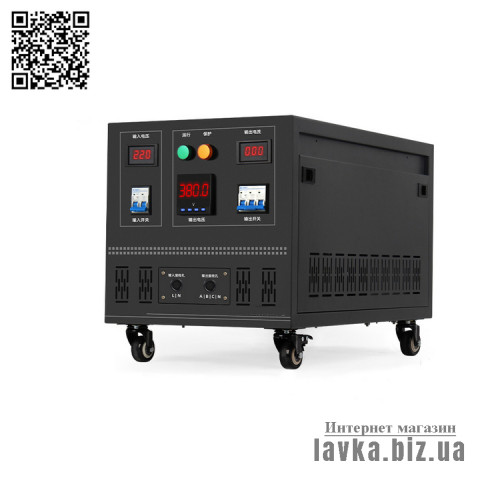

Трехфазная мощность, преобразованная из однофазной в трехфазную, представляет собой стандартную синусоидальную волну с фазовым углом 120° и коэффициентом гармонических искажений менее 2%. Она полностью соответствует национальным стандартам качества трехфазной электроэнергии и подходит для различных типов грузов.

Преобразование однофазного в трехфазное электропитание устраняет неудобства, возникающие при производстве в некоторых регионах из-за нехватки трехфазного питания, а также удовлетворяет потребности некоторых пользователей, которые не могут подать заявку на трехфазное питание из-за ограничений на месте.

Функции

1) Широкий диапазон входного напряжения для адаптации к рабочей среде, где напряжение сети обычно низкое в различных регионах.

2) Функция защиты выхода завершена, включая выходное перенапряжение, перегрузку, перегрев, короткое замыкание, защиту от самодиагностики и другие защиты.

3) Обзор использования собственной функции плавного запуска продукта (после включения он плавно запускается в течение 10 секунд для выдачи трехфазного питания. Оборудование с большей мощностью должно гарантировать достаточную мощность основного источника питания и работоспособность; Сначала должен быть замкнут выходной переключатель устройства, а затем входной

переключатель машины. Используйте функцию плавного запуска машины, чтобы уменьшить пусковой ток вашего оборудования и предотвратить повреждение машины и электросети пусковым током.

Особое внимание (помните)

1) Чтобы максимизировать эффективность и снизить потери в линии, а также по соображениям безопасности, для проводки следует использовать толстые и гибкие провода BVR. Изделие должно быть расположено как можно ближе к счетчику, а линия электропитания должна быть как можно короче. Возможно, диаметр провода должен быть увеличен для передачи высокой мощности на большие расстояния, а проводка должна быть подключена с нижней стороны счетчика, вилки не должны подключаться, чтобы избежать искр, которые могут привести к возгоранию или повреждению.

2) Выходная мощность однофазного или трехфазного источника питания определяется входным током (мощностью) сети 220 В.

3) Поскольку в этом продукте реализована функция обнаружения трехфазного дисбаланса, когда трехфазный четырехпроводный провод имеет нейтральный провод, убедитесь, что A/B/C соответствует балансу тока N-клеммы, а нагрузка N-терминала конструкция составляет половину нагрузки A/B/C. Например, преобразователь мощностью 5 кВт, соответствующий напряжению 220 В, может нагружать только 2,5 кВт.

4) При большой ударной нагрузке используйте метод плавного пуска.

5) Перед использованием убедитесь, что мгновенный пусковой ток находится в пределах защитного диапазона преобразователя. (Сопротивление преобразователя мгновенному импульсному току в 2,2 раза превышает номинальную мощность в течение 10 секунд)

Технические характеристики:

Входное напряжение, В: 200 - 250

Входная частота, Гц: 50

Коэффициент трансформации: 0.5

Выходное напряжение при 220В на входе, В: 380±3%

Выходная частота, Гц: 50

Номинальная мощность, Ва: 5000

Время отклика: 10 мс

Материал корпуса: металл

Тип выходной розетки: клмная колодка 4-х проводная (4 выход - ноль)

Габариты, мм: 380х520х520

Масса, кг: 45

Производство: Китай

Эксплуатация:

Перед установкой этот продукт необходимо поместить в упаковочную коробку. Если он не используется временно, при хранении обратите внимание на следующие моменты:

Необходимо размещать в сухом, защищенном от пыли месте;

Температура среды хранения находится в диапазоне от -20℃ до +65℃;

Относительная влажность места хранения находится в диапазоне от 0% до 95%, конденсат отсутствует;

Среда хранения не содержит агрессивных газов и жидкостей;

Лучше всего положить его на полку и упаковать для хранения. Длительное хранение может привести к порче электролитического конденсатора.

в течение длительного времени, его необходимо включать один раз в течение полугода не менее чем на 5 часов. Выше входное напряжение

необходимо медленно увеличивать до номинального напряжения с помощью регулятора напряжения.

1.5 Место установки и окружающая среда

Место:

Примечание. Условия окружающей среды места установки влияют на срок службы инвертора. Пожалуйста, установите инвертор в следующих местах.

Температура окружающей среды: -5℃~40℃ и хорошая вентиляция;

Место без капающей воды и низкой температуры;

Места без солнечного света, высокой температуры и сильной запыленности;

Место без агрессивных газов и жидкостей;

Место с меньшим количеством пыли, масла, газа и металлической пыли;

Место без вибрации, простота обслуживания и осмотра;

Место без электромагнитных помех;

1.6 Место и направление установки

Для удобства обслуживания вокруг преобразователя должно быть оставлено достаточно места.

Для достижения хорошего эффекта охлаждения инвертор необходимо устанавливать вертикально и обеспечивать плавную циркуляцию воздуха.

Если установка небезопасна. Перед установкой поместите плоскую пластину под основание инвертора. При установке на рыхлую поверхность нагрузка может привести к повреждению частей силовой цепи и, как следствие, к повреждению инвертора;

Стена установки должна быть изготовлена ​​из негорючих материалов, например, из железных пластин.

Если в одном шкафу установлено несколько инверторов, при их установке вверх и вниз обратите внимание на расстояние и добавьте направляющую перегородку посередине или установите их в шахматном порядке вверх и вниз.
