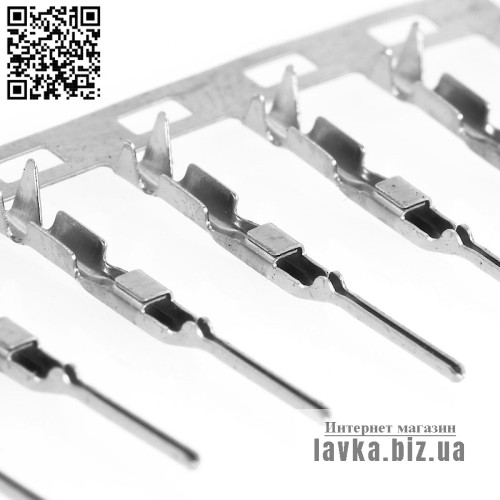

Контакт штыревой (male pin) для разъемов DuPont, шаг 2,54 мм, длина 17,8 мм (серия XA/BLS)

1. Назначение
Штыревой контакт (тип «папа») предназначен для установки в пластиковые корпуса DuPont (male housing) с шагом 2,54 мм. Используется совместно с гнездовыми контактами (female pin) DuPont. Применяется в Arduino, 3D-принтерах, макетировании, бытовой и промышленной электронике для низковольтных соединений.

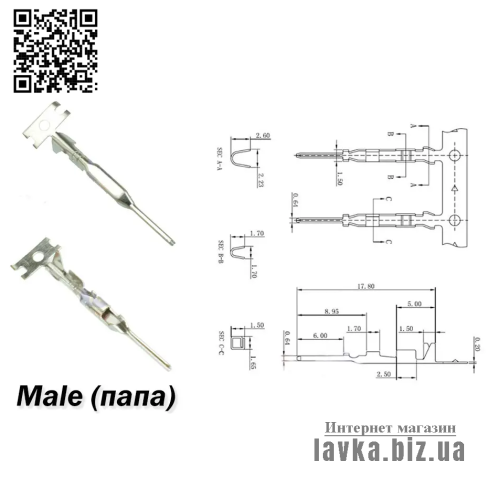

2. Конструктивное исполнение и размеры (по даташиту, XA/BLS)

Тип: контакт штыревой (male pin)

Общая длина: 17,8 мм

Длина рабочей части (штыря): ≈8,95 мм

Длина обжима жилы: ≈5,0 мм

Длина зоны обжима изоляции: ≈3,8 мм

Ширина хвостовика: 2,50 мм.

Контактная часть (С-С): 0,64×0,64 мм (квадратное сечение)

Зона обжима жилы (AA): 2,60×2,23 мм

Зона обжима изоляции (BB): 1,70×1,70 мм

Толщина материала: 0,20 мм.

Крок установки: 2,54 мм

3. Материалы

Материал контакта: медный сплав (латунь/фосфорная бронза)

олово (Sn) или золото (Au) — зависит от исполнения.

4. Электрические свойства

Номинальное напряжение: до 250 В AC/DC

Номинальный ток: до 3-5 А

Сопротивление контакта: ≤ 10 мΩ

Поддерживаемое сечение провода: AWG 18–24 (0,2–0,8 мм²)

5. Механические свойства

Сила удержания в корпусе: ≥ 20 Н

Диапазон температур эксплуатации: –40…+105 °C

Количество циклов соединения/разъединения: ≥ 50

6. Применение

Кабели «попа-мама», «попа-папа»

Соединительные шлейфы в Arduino и макетировании.

3D-принтеры, CNC-станки, модули управления

Бытовая и промышленная электроника

Контакт «папа» (male pin) DuPont 2,54 мм

Производитель: уточняйте
Категории
- Электронные компоненты и комплектующие
- Контакты
Модель: (male pin) DuPont 2,54
Локация: ДБТ
Код товара: L-103-355
Наличие: 28600

1.44 грн
