1.  Измерение внутреннего сопротивления

        В изделии используется двухпроводной метод постоянного тока для проверки внутреннего сопротивления батареи. Когда батарея полностью заряжена, числовая точность высока. Результаты испытаний используются для справки и сравнения между батареями, протестированными в одной партии. Для тех, кто предъявляет высокие требования к точности внутреннего сопротивления, используйте для проверки профессиональный прибор для измерения внутреннего сопротивления с использованием 4-проводного метода.

      Метод испытания

Подождите несколько секунд после установки батареи, прочитайте данные батареи, и отобразятся параметры напряжения и внутреннего сопротивления батареи. Будет задержка загрузки данных во время загрузки и разрядки батареи, и данные будут проверены после того, как они станут стабильными.

Как использовать

Источник питания: DC5V (все автономные)

Аккумуляторы для использования: подходят аккумуляторы, которые соответствуют напряжению остановки разряда 2,5 ~ 3,5 В и зарядке 4,2 В.

Интерфейс источника питания: двойной Type-C

Язык системы: китайский, английский

Тестовое количество: 4-стороннее измерение заряда и высвобождения

Измерение внутреннего сопротивления: поддержка, используйте двухлинейный метод постоянного тока для измерения внутреннего сопротивления

Функция зарядки: поддержка, полная автоматическая зарядка с отключением, не подходит для зарядки литий-железо-фосфатного аккумулятора.

Функция разрядки: поддержка, автоматическая остановка при достижении состояния

Автоматическая зарядка: Да, литий-феррито-фосфатные аккумуляторы не подходят для зарядки, когда аккумулятор полностью заряжен в конце автоматического режима.

Заполнение петли: поддержка, регулируемая от 1 до 9 циклов

Совет по статусу: Поддержка

Напряжение стоп-разряда: 2,5 В, 2,6 В, 2,7 В, 2,8 В, 2,9 В, 3,0 В, 3,1 В, 3,2 В,

11 регулируемых 3,3 В, 3,4 В, 3,5 В

Ток разряда: макс. Ток 1А, не регулируемый, не поддерживает самосовершенствование

Режим охлаждения: Активное охлаждение

Защита от высокой температуры: поддержка

Напряжение зарядки: специальный чип для зарядки аккумулятора, макс. Зарядка 1А, полное напряжение 4,2В

Сохранение при отключении питания: сохранить только параметры настроек, не сохранять данные измерений

Вес продукта: 200 г (вес нетто) 260 г (включая упаковку)

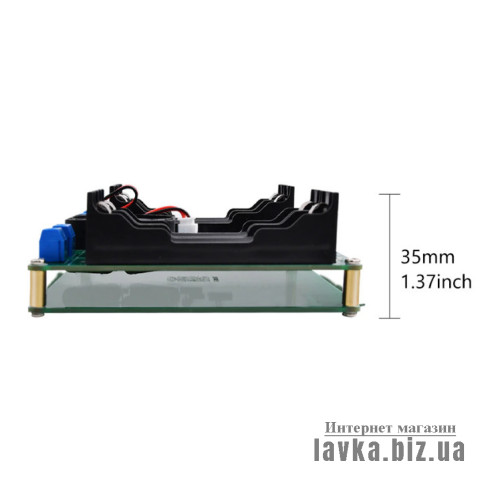

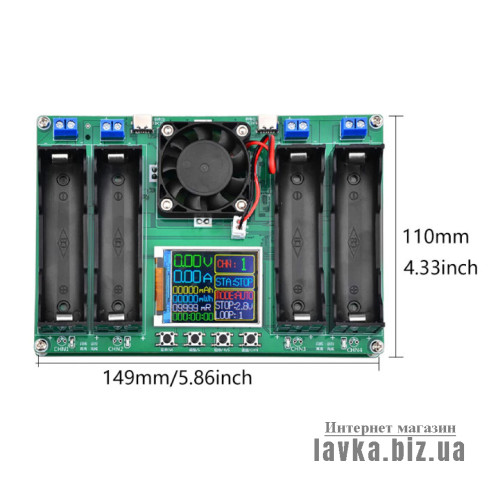

Размер продукта: 150 × 103 × 36 мм

Размер упаковки: 182 × 112 × 50 мм

18650-4ЧН

Напоминание

*Высокая точность измерения внутреннего сопротивления при полностью заряженном аккумуляторе

* При недостаточном напряжении отображаемое внутреннее сопротивление может иметь чрезмерное значение. Пожалуйста, переустановите батарею для измерения после полной зарядки батареи.

* Внутреннее сопротивление одной батареи отличается, и фактические результаты измерений имеют преимущественную силу.

* При использовании удлинительного провода для проверки батареи существует сопротивление линии, и ошибка будет увеличиваться.

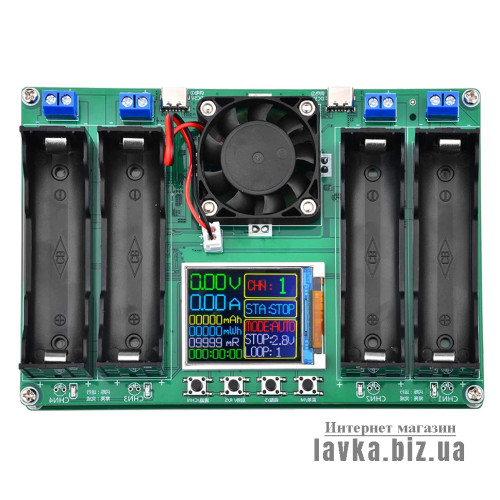

Программа не запущена

"СТАНЦИЯ:СТОП"

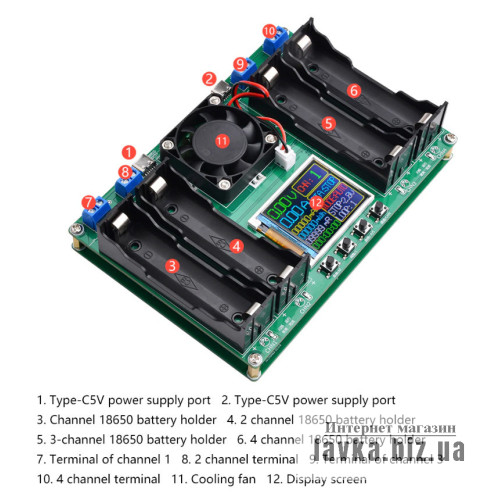

1. Интерфейс питания типа C5V

2, интерфейс питания Type-C5V

3, держатель батареи канала 1 18650

4, держатель батареи Channel 2 18650

5, держатель батареи канала 3 18650

 6, держатель батареи канала 4 18650

7,1 Терминалы канала 1

8,2 Терминалы канала 2

9,1 Клеммы канала 3

10,2 Канал 4 Клеммы

11. Охлаждающий вентилятор

12, дисплей

2. Способ установки

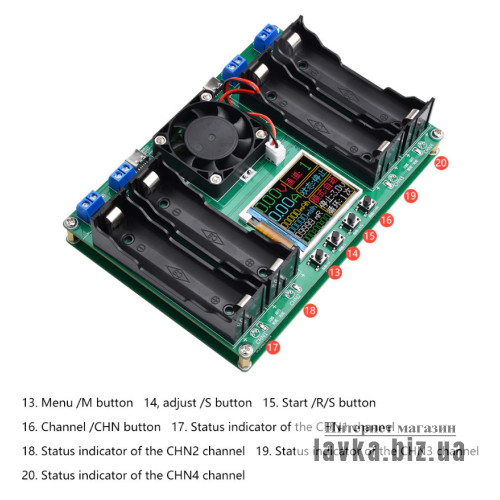

2.1. Нажмите клавишу «菜单/M», чтобы переключить пункты меню.

2.2. Меню режима: нажмите кнопку «调整/S», чтобы переключить режим.

2.3. Напряжение остановки разряда: нажмите «调整 / S», чтобы переключить напряжение остановки разряда, и диапазон регулировки составляет 2,5–3,5 В,

Напряжение остановки недопустимо для «режима зарядки».

3. Запустить/остановить

Нажмите кнопку «启停/R/S», чтобы запустить или остановить программу.
