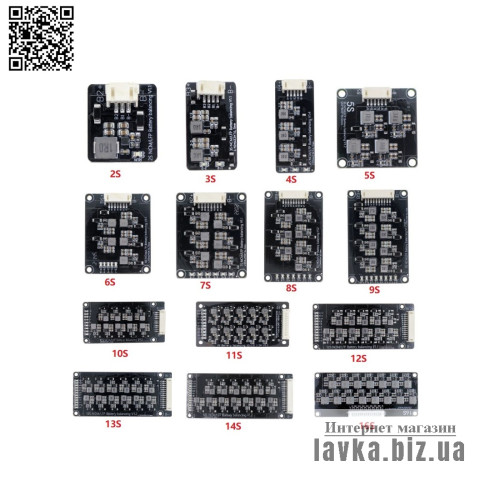

Цей модуль призначений для вирівнювання різниці напруги між сусідніми батареями. Коли різниця напруг між сусідніми батареями досягає 0,1 або вище, мікросхема внутрішньо запускає операцію вирівнювання до тих пір, поки різниця напруг між сусідніми батареями не досягне значення 0,03 В. Він перестає працювати. Він використовується у батареї. Блоки, в яких існує різниця напруги при зарядці і розрядці. Коли запускається робота з вирівнювання, помилка напруги акумулятора також повертається до більш ідеального значення, що знижує витрати на обслуговування батареї.

Технічні характеристики:

Робоча напруга становить 2,0-4,5 В. Вона підходить для Li-ion комірок, але не для літій-титанатних батарей LTO.

Збалансований струм: 1.2 А

Сусідна різниця напруги більше 0,1 В (струм близько 0,5-0,7 А);

Сусідна різниця напруги становить більше 0,2 В (досягається максимальний струм балансування 1,2 А);

Чим менша різниця напруг, тим менший струм балансування.

Визначення проводки:

B-загальний негативний полюс акумуляторної батареї (негативний полюс першої батареї)

B1, позитивна клема першої батареї

B2, позитивна клема другої батареї

Б3... і таке інше.

Аксесуари:

Довжина проводки 30 см, клемний провід 22 awg із чистої міді.
