Цифровий регулятор потужності 10кВт (45А) 220В із цифровим дисплеєм

Пристрій призначений для регулювання потужності навантаження до 10000 Вт (45 ампер) в ланцюгах змінного струму з напругою 220 В. Пристрій побудований на базі потужного симістора BTA100 і призначений для регулювання потужності електронагрівальних, освітлювальних приладів, колекторних і колекторних і колекторних і колекторних і колекторних і колекторних і колекторних і перетворювачів. . Застосування даного симістора дозволяє зменшити розмір радіатора охолодження. Завдяки широкому діапазону регулювання та великої потужності регулятор знайде широке застосування у побуті.

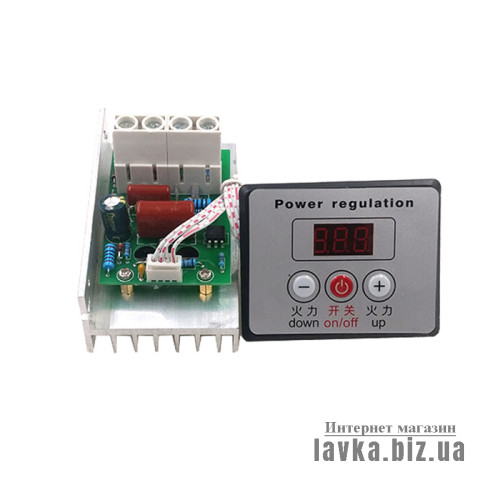

Регулятор потужності до 10000 Вт (10 кВт) з цифровим дисплеєм та кнопковим керуванням, з можливістю винесення блоку керування у зручне місце.

Радіатор пристрою та панель блоку керування мають отвори

Силова частина у вигляді друкованої плати змонтована на алюмінієвому радіаторі, на який за допомогою гвинтів кріпиться потужний симистор BTA100-800B з безперервним максимальним синусоїдальним струмом 100А. Для покращення теплового контакту між симістором та радіатором використана теплопровідна паста в достатньому обсязі. Застосування даного симістор дозволило зменшити розміри радіатора.

Плати акуратні, флюс відмитий. Встановлені на регуляторі MK071M гвинтові клеми для під'єднання вхідної напруги та навантаження розраховані на максимальний струм.

Технічні характеристики:

Робоча напруга: 210...250 В

Діапазон регулювання потужності: 0... 100%

На дисплеї відображається у %, а не у вольтах

Тип живлення: змінний

Вхідна напруга: AC 220 В

Максимальна сила струму: 80 А

Потужність навантаження, що підключається, максимальна :10000 Вт

Номінальна потужність складає 7-8 кВт

Керований регулятор: симістор BTA41-1000B

Довжина міжблочного кабелю – 30 см.

Габарити силового модуля: 95*55*60 мм

Габарити врізної панелі: 75*60*25 мм

Кількість клавіш: 3

Клавіша вк/вкл: є

Вага: 48 г

Особливості

Плавне регулювання у всьому діапазоні потужності.

Велика потужність регулювання

Широкий діапазон робочої напруги

Детектор переходу через нуль

Кнопкове управління

Можливість рознесення плати керування від силової частини

Встановлено радіатор

Для роботи на максимальній потужності доведеться збільшити радіатор або обдувати його вентилятором.

Принцип роботи

Регулятор потужності використовує принцип управління з детектором контролю фази переходу через нуль

Конструкція пристрою

Регулятор потужності виконаний у вигляді панелі керування з окремим силовим модулем.

Кожна кнопка замикає два контакти. У характеристиках вказана пікова потужність пристрою. Номінальна потужність складає 7-8 квт.

Панель керування входить до комплекту. Вимкнути панель керування не можна. При відключенні живлення параметри не збиваються.

Шину нуль необхідно підключати до двох середніх контактів.

Умови експлуатації

Температура –30С до +50С. Відносна вологість 20-80% без утворення конденсату.

Запобіжні заходи

Модуль та клеми знаходяться під небезпечною напругою 220В.

Дотримуйтесь заходів безпеки, не торкайтеся контактів друкованої плати, доки модуль увімкнено до мережі 220В.

Якщо не працює

1.Перевірте справність навантаження

2.Перевірте наявність напруги на вході «IN220В».
