Технічний опис контактного терміналу
Тип виробу: обтискний контактний термінал (стрічковий), контакти тато під крок роз'єму 2,54 мм на провід: 26-28AWG
Матеріал: фосфорна бронза
Покриття: олов'яне (Tin Plated)
Товщина матеріалу: 0.20±0.01 мм
Основні розміри
Загальна довжина контакту: 21.70±0.30 мм
-
Ширина базової частини: 5.0±0.20 мм
-
Ширина центральної ділянки: 2.20±0.20 мм
-
Ширина хвостової частини: 1.50±0.10 мм.
Геометрія та функціональні розміри
Висота контактної лапки: 2.15±0.10 мм
-
Ширина вигину (перетин AA): 2.15 ± 0.20 мм
-
Ширина вигину (перетин BB): 1.90 ± 0.20 мм
-
Ширина квадратного профілю (перетин CC): 1.45±0.10 мм
-
Висота квадратного профілю: 0.77±0.10 мм
Додаткові розміри
Товщина окремих елементів: 0.20±0.01 мм
-
Діаметр отворів стрічки: 1.20±0.20 мм
-
Розмір контактного носика:
-
ширина: 0.60±0.05 мм
-
висота: 0.70±0.05 мм
-
Сумісність проводів
Діапазон проводів: AWG #26 - AWG #28
Вилка / гніздо : контакти / наконечники
Крок контактів : 2,54 мм
Серія роз'єму : контакт для роз'єму XL2 Female
Монтаж : на провід
Упаковка
Формат: стрічка у рулоні
-
Кількість у рулоні: 15 000 шт.
Особливості
Висока провідність завдяки фосфорній бронзі
-
Олов'яне покриття забезпечує захист від корозії
-
Призначений для автоматичного обтискання та монтажу в роз'єми
-
Поставляється в стрічковій упаковці для використання на автоматичних лініях
KLS1-XL2-2.54-MT (тато/male)
- Виробник: KLS
- Категорії
- - Електронні компоненти та комплектуючі
- - Контакти
- Модель: KLS1-XL2-2.54-MT
- Локация: РЕГС
- Код товару L-26-3-944
- Наявність: 30000
-
0.54 грн
Рекомендовані товари
KLS1-XL2-2.54-05-MH
Опис: крок 2,54, 5 контактів, "тато"Вилка/гніздо:вилка (штекер)К-сть контактів: 5Крок контактів: 2,54 mmСерія роз’єма: XL2Мон..
1.41 грн 3.02 грн
KLS1-XL2-2.54-05-MH/FH комплект
Прямокутний пластиковий корпус із засувкою та поляризаційним ребром, призначений для встановлення відповідних контактів (терм..
7.29 грн
KLS1-XL2-2.54-05-FH
Технічні характеристики:Опис: крок 2,54, 5 контактів, "мама"Вилка/гніздо: гніздоК-сть контактів: 5Крок контактів: 2,54 mmСері..
2.61 грн 5.63 грн
KLS1-XL2-2.54-12-FH
Технічні характеристики: Опис : крок 2,54 Вилка/гніздо : гніздо Кількість контактів : 12 Крок контактів : 2,54 mm Серія роз'..
6.30 грн
KLS1-XL2-2.54-11-FH
Технічні характеристики: Опис : крок 2,54 Вилка/гніздо : гніздо Кількість контактів : 11 Крок контактів : 2,54 mm Серія роз'..
0.27 грн
KLS1-XL2-2.54-08-FH
Технічні характеристики: Опис : крок 2,54 Вилка/гніздо : гніздо Кількість контактів : 8 Крок контактів : 2,54 mm Серія..
4.19 грн
KLS1-XL2-2.54-09-FH
Технічні характеристики: Опис : крок 2,54 Вилка/гніздо : гніздо Кількість контактів : 9 Крок контактів : 2,54 mm Серія роз'є..
4.73 грн
KLS1-XL2-2.54-10-FH
Технічні характеристики: Опис : крок 2,54 Вилка/гніздо : гніздо Кількість контактів : 10 Крок контактів : 2,54 mm Серія роз'..
5.22 грн

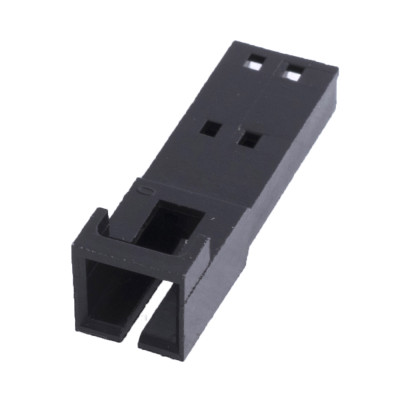

KLS1-XL2-2.54-02-FH
