При своїх досить скромних габаритах та вазі всього 0,5 кг, для електротехнічних вимірювань підійде портативний мегаомметр UNIT UT-501A вагою всього 0,5 кг, для використання в широкому переліку галузей, вільно утримується в одній руці, простий в експлуатації, надійний та добре зібраний.

І основне - зі своєю ключовою місією, що безпосередньо впливає на безпеку експлуатації електроустановок та ризик для персоналу промислових об'єктів, мегаомметр справляється на відмінно, вимірюючи опір ізоляції кабелю до 5,5 ГОм. Для цього подаються тестуючі напруги від вбудованого високовольтного генератора.

Характеристики мегаомметра UNI-T UT-501A

Діапазон опорів ізоляції при напругах, що тестують:

100В: 0-100 МОм;

250В: 0-99,9 МОм, 100МОм-5,5 ГОм;

500В: 0-99,9 МОм, 100МОм-5,5 ГОм;

1000В: 0-99,9 МОм, 100МОм-5,5 ГОм;

Струм холостого ходу: 1 мА

Струм короткого замикання: <2мА

Змінна напруга: 30-750В;

Опір: 3Мом/2ГОм;

Тестування цілісності ланцюга;

Автоматичний вибір діапазону;

Сигналізація високої напруги;

Індикація розрядженості батареї;

Індикація навантаження;

Дисплей: РК – 2.8 дюйма;

Пітанія: 6 батарейок типу АА 1,5В;

Габарити 15 х 10 х 7.1 см;

Вага: 500 грам.

Відмінності та особливості мегаомметра UNI-T UT-501A

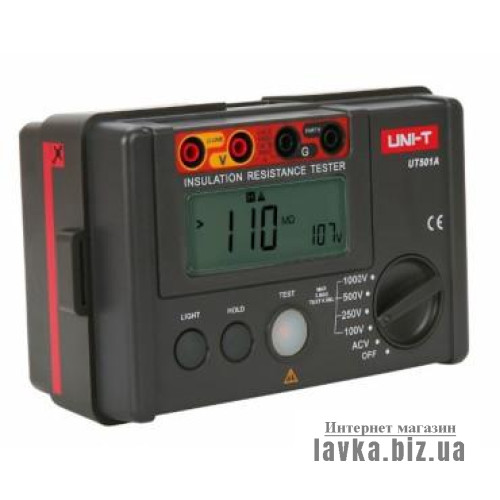

Режим роботи вибирається за допомогою поворотного перемикача. За допомогою фіксації в потрібному положенні встановлюється той чи інший показник напруги, що тестує. Безпосередні вимірювання проводяться шляхом вставки вимірювальних щупів у гнізда у верхній частині корпусу. Для безпосереднього запуску процесу призначено кнопку TEST.

Встановивши перемикач у положення ACV, і підключивши щупи до роз'ємів, проводиться вимірювання змінної напруги до 750 В.

Останні показання зберігаються за допомогою кнопки HOLD.

Підсвічування дисплея вибирається кнопкою LIGHT.

За наявності напруги в ланцюгу UNIT UT-501A про це просигналізує. Це важливо з погляду безпеки для персоналу. Лінія перед початком вимірів повинна бути повністю знеструмлена.

Комплектація мегаомметра UNI-T UT-501A

UT501A UNI-T (1шт.);

Щупи (1 пара);

Кейс (1шт.);

Інструкція (1шт.)
