Принцип дії шукача прихованої проводки.

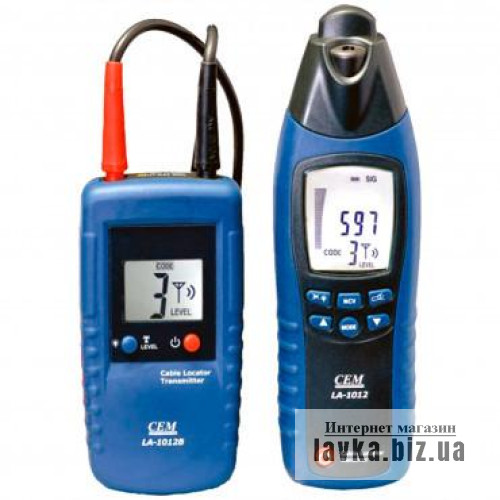

Кабель-тестер складається з передавача та приймача. Сигнал, що генерується передавачем, складається з модульованого струму, що створює магнітне поле навколо провідника. Це електромагнітне поле, що оточує провідник, що створює напругу в котушці приймача. Для автоматичного та ручного режиму приймач працює з трьома котушками та не залежить від позиції. Виборчий та залежний від позиції пошук виконується в режимі роботи лише з однією активною котушкою.

Технічні характеристики передавача (генератора) LA-1012:

Тип екрану: LCD

Робоча частота сигналу: 128 кГц

Вимірювання напруги мережі (лінії): 12...400 В (0...60 Гц)

Макс. напруга в лінії, що підключається: макс. 400V змін./пост. струму

Категорія безпеки по напрузі: CAT III, 300V

Живлення: батарея типу Крона 9V, NEDA1604, IE6F22.

Споживаний струм: макс. 18mA

Робоча температура: 0…40 °C, вологість до 80%

Температура зберігання: -20 ... 60 С

Габаритні розміри: 130x69x32 мм

Вага: 130 г.

Технічні характеристики приймача (детектора) LA-1012:

Підсвічування екрану, вбудована лампочка, автовимкнення.

Тип екрану: РК-дисплей з функціями та гістограмою

Глибина залягання (залежить від середовища та режиму застосування):

однополюсне застосування: до 2 м.

двох полюсне застосування: до 0,5 м-коду.

у режимі визначення напруги: до 0,4 м-коду.

Живлення: 9 V типу Крона.

Споживаний струм: 23mA (без підсвічування або лампи), прим. 35mA (з підсвічуванням)

Робоча температура: 0 ... 40 ° C до 80%

Температура зберігання: -20…60°C

Габаритні розміри: 192x61x37 мм

Вага: 180 г.

Комплект поставки індикатора прихованої проводки LA-1012:

генератор -1 шт.;

приймач – 1 шт;

посібник з експлуатації російською мовою – 1шт.;

кейс для перенесення тестера прихованої проводки;

затискачі типу "крокодил" - 2 шт.;

дроти сполучні – 2 шт.;

щуп вимірювальний – 2 шт.

Прилад LA-1012 за своїми функціональними здібностями замінює дорожчі шукачі прихованої проводки Fluke 2042, LKZ 700.
