Міні токарний верстат

Міні-токарний верстат по металу WM210V призначений для обробки заготовок з металу та всіх видів пластмаси методом точення.

На токарному верстаті можна виконувати такі види токарних робіт: циліндричне, фасонне та конічне точення, торцювання, нарізання метричної різьби, свердління, розточування, знімати фаски, вибирати жолобники.

Для обробки заготовок великої довжини можливе встановлення рухомого та нерухомого люнета. Під час встановлення планшайби можна виконувати токарну операцію зі зміщенням від центру обертання.

Широкий діапазон регулювання частоти обертання та швидкості поздовжньої подачі збільшує арсенал ріжучого інструменту, що застосовується.

Основні технічні характеристики токарного верстата:

Діаметр обточування над станиною 180 мм.

Діаметр обточування над супортом 110 мм.

Довжина обточування 300 мм.

Прохід шпинделя 20 мм

Конус шпинделя III Мк

Конус пінолі II Мк

Діапазон оборотів 100-2500 об/хв. (2 ст.)

Редуктор оборотів так

Безперервне регулювання так

Метричне різьблення 0,4-2 мм (10 ст.)

Дюймове різьблення 12-52 ниток/» (18 ст.)

Макс. подача ножового супорта 55 мм

Макс. подача поперечного супорта 65 мм

Макс. подача поздовжнього супорта 300 мм

Автоматична подача поздовжня так

Регульована поперечна подача так

Робоча напруга 230 В

Потужність 300 Вт

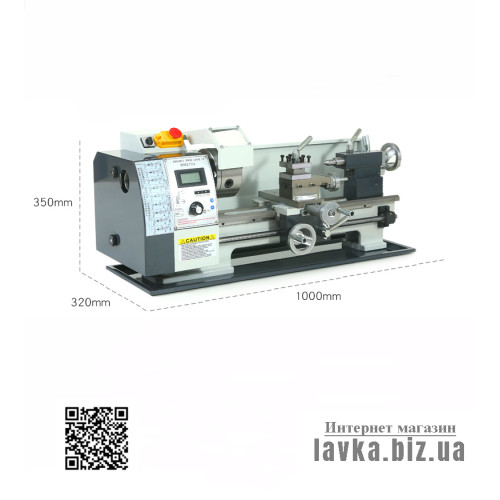

Розміри (д x ш x в) 1000x320x350 мм

Вага 38 кг

Основне обладнання (входить у вартість токарного верстата):

- 3-х кулачковий універсальний патрон діам. 80 мм;

- Стаціонарний центр, комплект зубчастих коліс;

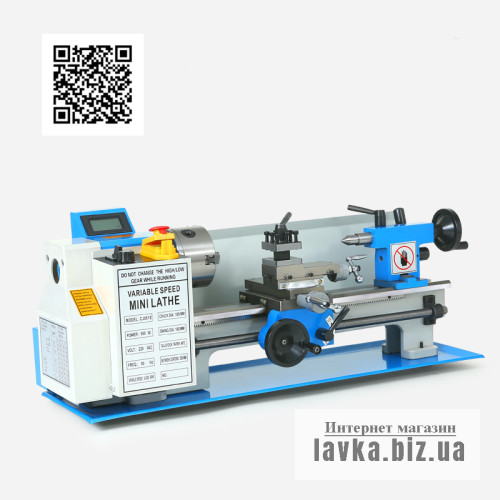

Настільний токарний верстат складається з наступних вузлів та елементів:

Настільний токарний верстат

1. шпиндельна бабка

3. Захисний кожух патрона

4. Затискний патрон

5. Різцеутримувач

6. Верхні санки

7. Задня бабка

8. Станіна з напрямними

9. Ходовий гвинт

10. Поперечний супорт

11. Піддон

12. Електричний блок керування

13. Зміна напряму обертання ходового гвинта

14. Перемикання ступеня швидкостей

Спеціальне обладнання (не входить у вартість верстата):

- 4-х кулачковий ексцентриковий патрон діам. 80 мм,

- Планшайба,

- Нерухливий люнет діам. 30 мм,

- рухливий люнет діам. 30 мм,

- Комплект для нарізки дюймового різьблення,

- індикатор числа ниток різьблення,

- Центр Mk II, що обертається,

- Цанговий затискач,

- Цанг діам. 3, 4, 6, 8, 10, 12 мм,

- свердлильний патрон 13/16В,

- Пристрій для фрезерування,

- дорн В16/Mk II,

- Комплект різців SK 8 х 8 (11 шт.),

- фланець під 3-х кулачковий патрон.
