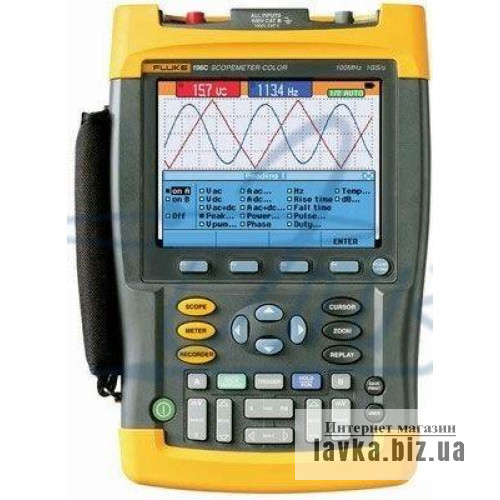

•Опис товару: Осциллограф-мультиметр цифровий FLUKE 199C/S Прилади ScopeMeter серії 190C і 190B пропонують технічні дані, якими зазвичай мають першокласні стаціонарні прилади. Вони мають діапазон сигналу до 200 МГц для захоплення високочастотних сигналів, характерних для суверменних електронних приладів, частотою вибірки в реальному часі до 2,5 Гвиб/с і ємністю пам'яті в 27500 пікселів на вхід і розширені функції запису і запуск. Вони міцні, компактні та живляться від батарей. 2 входи, діапазон частот 200, 100 або 60 МГц; Максимальна напруга на кожному із неізольованих входів: до 1000 В; Частота вибірки реального часу до 2,5 GS/s; Вибір між кольоровим екраном з високою роздільною здатністю (190С серія) та чорно-білим екраном (190В серії); Висока роздільна здатність форми сигналу - 3000 пікселів на канал (Новий); Система автоматичного запуску Connect-and-View(tm), повний діапазон режимів ручного запуску плюс зовнішній запуск; Аналіз частотного спектра з використанням швидкого перетворення Фур'є (190С); Цифрове післясвічення - для аналізу складних динамічних змін форми сигналу; Висока швидкість оновлення зображення для миттєвого відображення динамічних змін; Автоматичне збереження та повторне відтворення 100 зображень на екрані; Об'єм пам'яті реєстрації подій за допомогою режиму ScopeRecord(tm) - 27500 пікселів на вхід; TrendPlot(tm) безпаперовий прилад для сучасного аналізу до 22 днів; Функція Vpwm для вимірювання параметрів перетворювачів частоти та електроприводу Норма безпеки 1000 V САТ II і 600 V CAT III 4 годинні батареї NiMH, що заряджаються, для користування Подивіться, що відбувається насправді З максимальною частотою вибірки реального часу в 2,5 Гвиб/с Ви дійсно бачите що відбувається, з роздільною здатністю 400 ps. Обидва входи мають свої цифрові перетворювачі, що дозволяє Вам одночасно отримувати дві форми сигналу та аналізувати їх з найвищою роздільною здатністю та ступенем деталування. Якщо відхилення промайне на екрані, просто натисніть кнопку Replay(Повтор), щоб побачити його знову. А завдяки широкому екрану ви завжди побачите 12-ти позиційне тимчасове вікно, яке дає кращий огляд того, що було до і після цього відхилення. Пам'ять форми сигналу всіх осцилографів серій 190C збільшена і вміщує до 3000 точок на канал. Це на 1800 точок більше, ніж у більш ранніх моделях, що забезпечує набагато кращу роздільну здатність форми сигналу. Для розгляду найдрібніших деталей протяжних форм сигналу можна використовувати функцію збільшення зображення, що дає можливість спостереження сигналів синхронізації кольорів відеосигналів або одиночних імпульсів складних потоків даних. Всі моделі також забезпечують передачу форм сигналу з високою роздільною здатністю на комп'ютер для подальшого аналізу за допомогою FlukeView ScopeMeter. Спрощене визначення сигналу незалежно від того, де Ви знаходитесь Понокольоровий екран полегшує ідентифікацію окремих форм сигналу, особливо при відображенні сигналів з великою амплітудою або багаторазовим перекриттям. Кольорові мітки, що виникають на екрані, дані та попереджувальні сигналали однозначно пов'язані з конкретними сигналами. Яскравий, контрастний екран дає чітке зображення за умов освітлення, що змінюють. І при цьому гарантується час роботи від батарей до 4:00! Пряма реєстрація динамічної поведінки сигналу Режим Digital Persistence (Цифрове післясвічення) використовує різні рівні інтенсивності і час загасання, що встановлюється користувачем - так, що Ви ніби дивіться на екран аналогового осцилографа в реальному часі. Висока швидкість оновлення зображення дозволяє відображати миттєві зміни сигналу, корисні, наприклад, при налаштуваннях системи, що перевіряється. Покращена система запуску Широкий вибір режимів автоматичного та ручного запуску дає Вам свободу, необхідну для запису будь-якого сигналу, який Ви зустрічаєте. Система автоматичного запуску Connect-and-View(tm) ідеальна для швидкої та зручної перевірки набору контрольних точок. Ручні режими включають тимчасову затримку, відео запуск та вибір ширини імпульсу запуску. Також до складу комплексу включено повністю ізольоване зовнішнє введення сигналів запуску для виявлення тимчасової залежності між двома вхідними сигналами синхронізованими в третій сигнал. Розширені можливості розгортки Два нових режими - "що складається з n циклів розгортка" і "двозрізний запуск розгортки" - збільшують арсенал інструментів серії Fluke 190C, надаючи більше можливостей для аналізу явища, що цікавить. Розгортка, що складається з n циклів, гарантує отримання стабільного "живого" зображення сигналу, що особливо важливо в частотних розділювачах і в синхронізованих цифрових системах, або, наприклад, при синхронізації пакетів імпульсів. Двозрізний запуск розгортки дає можливість ідентичним чином запускати розгортку на висхідних і низхідних зрізах сигналу. Це означає, що будь-який зріз сигналу зможе виступати в якості події, що запускає розгортку, початківця процес реєстрації його форми - найбільш корисна можливість отримання індикаторних діаграм потоків цифрових даних або при реєстрації одноразових явищ. Автоматичне захоплення та відтворення 100 екранів Користувачі вимірювальних приладів знають почуття розчарування, яке виникає, коли аномальний сигнал спалахне один раз і зникне назавжди. Цього не станеться під час використання вимірювальних приладів ScopeMeter серії 190! З ним можна повернутися назад у часі одним натисканням кнопки Replay (Повтор). У нормальній ситуації пристрій послідовно зберігає останні 100 зображень на екрані. Щоразу, коли відбувається оновлення екрана, з пам'яті стирається найстаріше зображення. У будь-який момент Ви можете заморозити останні 10 екранів та повторити їх поекранно або повторити у вигляді живої анімації. Для подальшого аналізу можна використати курсори. Також можна використовувати розширені набори по 100 зображень з індивідуальними мітками часу для подальшого перегляду або завантаження на персональний комп'ютер. Великий обсяг пам'яті для режиму з високою чіткістю ScopeRecord(tm) Пам'ять режиму ScopeRecord зберігає 27,500 пікселів на вхід або більше, для запису до 48 годин подій з високою роздільною здатністю, і фіксує швидкі втрати з'єднання та викиди з тривалістю 50 нс. Цей режим послідовного запису дозволяє зберігати такі події, як профілі роботи джерела безперебійного живлення, початку роботи джерела живлення та електроприводів. Усі моделі також включають Зупинку при події у режимі ScopeRecord. Це дозволяє приладу ScopeMeter зберігати дані про форму сигналу до запуску досліджуваного приладу або до моменту, поки сигнал не буде перерваний. Таким чином пристрій автоматично може виявити відключення електрики і записати дані про сигнал, що передували відключенню. А за допомогою 100-кратного збільшення ви можете розглянути найдрібніші деталі, такі як окремі енергітичні цикли. Два такі записи з роздільною здатністю 27,500 точок на вхід можуть бути збережені для подальшого аналізу. Вимірювальні прилади ScopeMeter серії 190 забезпечені незалежними ізольованими незаземленими входами. У той час як осцилографи можуть робити вимірювання тільки щодо землі лінії електропередач, вимірювання на кожному з входів приладів Fluke серії 190 можуть проводитися відносно різних рівнів. Це дозволяє проводити вимірювання у змішаних ланцюгах з різними опорними сигналами, а також усувають ризик випадкового виникнення короткого замикання. Всі входи сертифіковані для вимірювання в обладнанні за стандартом 1000 V CAT II та 600 V CAT III. А стандартні пробники дозволяють проводити вимірювання в діапазоні від мВ до кВ, роблячи прилади ScopeMeter серії 190 ідеальними для застосування починаючи від мікроелектроніки і до рівня електростанцій. Потужність аналізу Для аналізу форми сигналу, даних із режимів ScopeRecord та TrendPlot, прилади ScopeMeter серії 190 включають 30 автоматичних вимірювань, курсори, збільшення та годинник реального часу. Аналіз може бути проведений як відразу, як і потім, після повернення в офіс. У пам'яті можуть бути збережені до двох записів і десяти зображень на екрані для аналізу, друку або збереження на ПК. Аналіз частотного спектра До стандартних функцій осцилографів 190C Color ScopeMeters в даний час входить можливість аналізу частотного спектра із застосуванням швидкого перетворення Фур'є (FFT). Це дозволяє визначення конкретних частотних складових сигналу. Функція спектрального аналізу також зручна для виявлення впливу вібрації, перехресних або інших перешкод. Налаштування на оптимальне кадрування відбувається автоматично, хоча існує можливість ручного вибору тимчасового масштабу. Тести "Пройшов/не пройшов" (Pass/Fail) Архів форми сигналів дозволяє зберігати отриманий сигнал і вибраний еталонний сигнал для візуального порівняння, або для використання в автоматичному тестуванні Pass/Fail (збігається/не збігається) (прилад 190С). У пам'яті може зберігатися до 100 збігаються (Pass (збігається)) або не збігаються (Fail (не збігається)) форми сигналів, що дозволяє Вам відстежувати поведінку системи протягом тривалого часу без необхідності бути особисто. Автоматичний вимір в обмеженому курсорами діапазоні (Новий) Автоматичні вимірювання потужності та середньоквадратичного значення напруги (Vrms) тепер можуть проводитися на осцилографі Fluke 190C на визначених користувачем за допомогою курсорів ділянках тимчасової шкали форми сигналу. Таким чином, Color ScopeMeter здатний вимірювати потужність в межах певного проміжку часу або середньоквадратичне значення напруги протягом виділеного періоду часу. та ще Для зміни підсилювача на каналі А Ви зможете порівняти два сигнали один з одним (картина 5). Всі входи відповідають нормам безпеки для вимірювання в 1000 V CAT II та 600 V CAT III областей. Vpwm вимірювання служить для вимірювання ефектів RMS виходить з високочастотний посилається з приводом від двигуна і частоти обороту З особливо чутливими приладами 2 mV/div можуть бути зроблені вимірювання на низькому рівні сигналів, які практично неможливо виробляти з середніми осцилографами. Fluke 190 серії застосовується для медичного обладнання в системах відео відображення для систем з високою резолюцією та оптимальною конфігурацією інструментів. Швидке виявлення порушень сигналу за допомогою функції TrendPlot(tm) Найбільш складними для виявлення відхиленнями є ті, що трапляються час від часу, а саме тимчасові нарущення контакту. Вони можуть виникати через погане з'єднання, пил, бруд, корозію або просто через обрив проводу або з'єднання. Вас може не бути на місці, щоб виявити несправність, але Ваш Fluke ScopeMeter дозволить це зробити. У режимі безпаперового реєстратора Ви можете відображати мінімальні та максимальні пікові значення та середнє за часом до 22 днів (Fluke серії 190) або до 16 днів (Fluke серії 120). Два входи можуть записувати будь-яку комбінацію вольт, ампер, температури, частоти та фази з позначкою часу та дати для того, щоб допомогти Вам швидко виявити джерело несправності. Характеристики Параметр Значення Діапазон Fluke 199B, Fluke 199C: 200 MГц Fluke 196B, Fluke 196C: 100 MГц Fluke 192B, Fluke 192C: 60 MГц Fluke 192B, Fluke 192C: 500 MГц Входи та цифрові перетворювачі2 плюс зовнішній вхід / DMM input Незалежно коливані входи Доходить до 1000 V між входом, сигналом і землею Основний досягнутий час10 ns - 2 мінімальний /різний 1ns/ Чутливість на входах190C: 2 mV-100 V/div 190B: 5 mV-100 V/div Типи запускуConnect-and-View(tm), Connect-and-View(tm), вільний пробіг, один постріл, гострота, пристрій із затримкою , відео, вибраний Моделі 190C: двозрізний і подійний (n-цикл) запуски розгортки Реєстрація перешкодКурсор 50 ns (5 s/div - 1 min/div) Вимірювання осцилоскопомАвтоматичний: 7 ScopeRecord вигляд: 30 Максимальна рекордна довжинаScope вигляд: 27,50 : 3,000 pts на вході Пам'ятьУ установка: 15 Моделі 190 С: 15 ДисплейМоделі 190 B: 144 mm повнокольоровий LCD зі швидкою можливістю оновлення Моделі 190 С: 144 mm повний одноколірний LCD зі швидкою можливістю оновлення ПіслясвіченняМоделі 190 В: Зменшення хвиль як на аналогічному осци Еталонна осцилограмаМоделі 190 В: Зорове порівняння та автоматичне тестування Pass/Fail Тільки зорове порівняння Вимоги до навколишнього середовища ПараметрЗначення Робоча температура0 C до 50 C Температура зберігання20 C tot +60 C Висота над рівнем моря при експлуатації3.000 м Електричний 000V CAT II/600V CAT III (EN61010-1) Механічні та загальні характеристики ПараметрЗначення Розмір256 x 169 x 64 мм Вага2,0 кг Гарантія3 роки матеріали та зарплата ( 1 рік для аксесуарів) Час роботи батареїNiMH: 4 години RS2 через оптіональний PM9080/OC4USB для підключення до принтера або ПК
