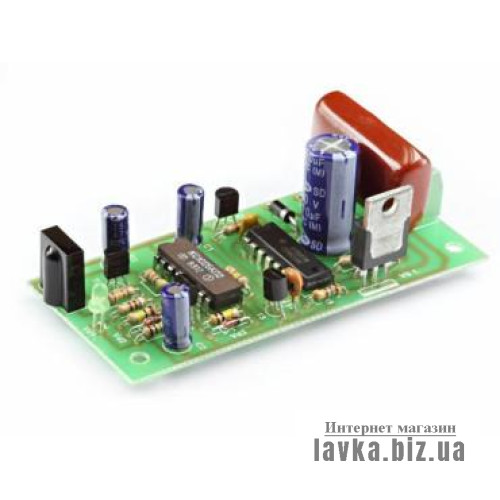

•Опис товару: Радіоконструктор RadioKit K106 (ІЧ-кероване реле) Радіоконструктор K106 - реле на ІЧ променях, яке дозволяє керувати навантаженням за допомогою будь-якого пульта дистанційного керування. Увімкнення та вимкнення відбувається за рахунок натискання та утримування (близько 3с) будь-якої кнопки пульта. Може застосовуватись для керування освітленням, в електронних іграшках. Зібрано на інтегральному ІЧ приймачі D1 і двох мікросхем - на мікросхемі D2 виконаний лічильник імпульсів, на D4 зібраний блок управління силовим симістором VS1. D4 є спеціалізованою мікросхемою КС1025КП2. Дана мікросхема має повний набір необхідних компонентів: генератор синусоїдальних коливань, детектори синусоїдальних коливань, джерело опорної напруги, диференціальний підсилювач, стабілізатор напруги, порогова схема, схема захисту, схема керування симістором. Сигнал з ІЧ приймача посилюється транзистором T1 і надходить на вхід лічильника D2.1. Світлодіод сигналізує про прийнятий імпульс. На ланцюжку R3, VD2, C2, R1 та транзисторі Т2 реалізований амплітудний детектор. За відсутності сигналу транзистор Т2 закритий, лічильник D2.1 скинутий. Після надходження пакета імпульсів, на виході (висновок 14) лічильника D2.2 з'являється високий логічний рівень, який надходить на вхід мікросхеми D4 і відкривається симистор.
