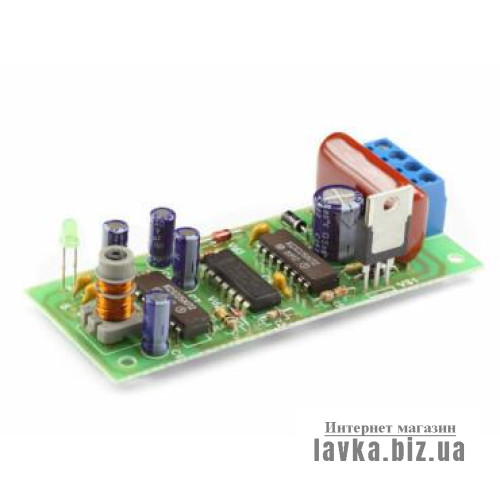

•Опис товару: Радіоконструктор RadioKit K107 (ємне реле з тригером) Ємне реле реле, що реагує на зміну ємності датчика, при наближенні людини, металевих предметів, рідини. Може застосовуватися для керування освітленням, автоматизації, контролю рівня води. Радіоконструктор K107 зібраний на трьох мікросхемах - на мікросхемі D1 виконаний блок ємнісного реле, на лічильник D2 який перемикає стан, мікросхема D3 управляє силовим симістором VS1. D1 та D3 є спеціалізованою мікросхемою КС1025КП2. Дана мікросхема має повний набір необхідних компонентів: генератор синусоїдальних коливань, детектори синусоїдальних коливань, джерело опорної напруги, диференціальний підсилювач, стабілізатор напруги, порогова схема, схема захисту, схема керування симістором. Принцип дії схеми заснований на детектуванні зміни частоти та амплітуди генератора, частотоздатним елементом якого є контур L1-C2-C1-датчик. При наближенні людини ємність датчика змінюється, внаслідок чого власна частота коливального контуру падає. Зміна частоти генератора реєструє детектор синусоїдальних коливань, на виведенні мікросхеми 9 D1 встановлюється високий рівень сигналу. Тригер D2 включений як лічильний тригер, стан якого змінюється після надходження чергового імпульсу на лічильний вхід. На мікросхемі D3 і симістор VS1 зібраний блок управління навантаженням. На діоді VD4, VD5 конденсатора С8 та резистора R7 зібраний без трансформаторний блок живлення, який дозволяє живити ємнісне реле від мережі 220В.
