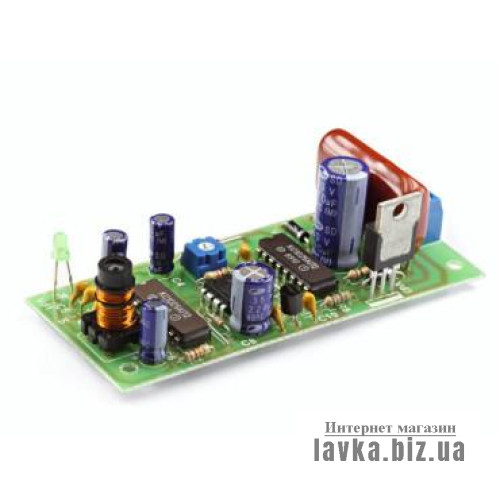

•Опис товару: Радіоконструктор RadioKit K108 (ємне реле із затримкою на вимкнення) Ємне реле реле, що реагує на зміну ємності датчика, при наближенні людини, металевих предметів, рідини. Може застосовуватися для керування освітленням, автоматизації, контролю рівня води. Радіоконструктор K108 зібраний на 3 мікросхемах - на мікросхемі D1 виконаний блок ємнісного реле, на D2 зібраний таймер затримки, мікросхема D3 управляє силовим симістором VS1. D1 і D3 є спеціалізованою мікросхемою КС1025КП2, яка має повний набір необхідних компонентів для побудови ємнісного реле: генератор синусоїдальних коливань, детектори синусоїдальних коливань, джерело опорної напруги, диференціальний підсилювач, стабілізатор напруги, порогова схема, схема управління, схема управління. Принцип дії схеми заснований на детектуванні зміни частоти та амплітуди генератора, частотоздатним елементом якого є контур L1-C2-C1-датчик. При наближенні людини ємність датчика змінюється, внаслідок чого частота коливального контуру падає. Зміна частоти генератора реєструє детектор синусоїдальних коливань, на виведенні 8 мікросхеми D1 встановлюється низький рівень сигналу, який запускає таймер зібраний на мікросхемі D2 і ланцюжку, що час задає R3, R4, R5, С8. Поки конденсатор С8 заряджається, на виведенні мікросхеми 3 D2 буде сигнал високого рівня, транзистор Т1 відкритий і на четвертому виведенні мікросхеми D3 встановлений низький рівень сигналу, що призводить відкриття симістора VS1 внутрішніми ланцюгами мікросхеми D3. На діоді VD3, VD4, конденсатора С12 та резистора R10 зібраний без трансформаторний блок живлення, який дозволяє живити ємнісне реле від мережі 220В.
