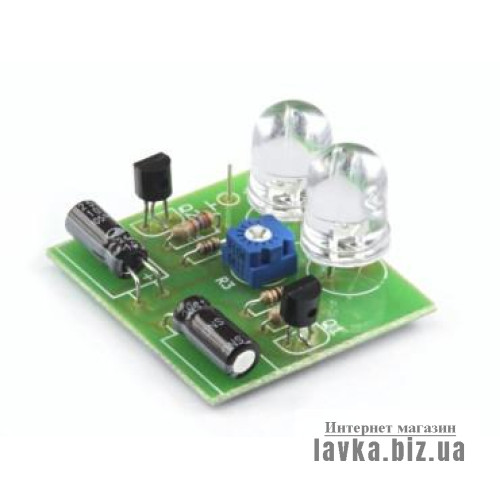

•Опис товару: Радіоконструктор RadioKit K122 (мультивібратор-мигалка, 2 світлодіоди) У радіоаматорів-початківців особливим інтересом користуються пристрої, що мають просту електричну схему, що містить невелику кількість деталей, мають простоту складання і, як правило, відсутність налагодження. Радіоконструктор K122 - це проста мигалка, що складається з двох світлодіодів і двох транзисторів, не викликає труднощів при складанні, і є відмінним, наочним посібником для радіоаматора, що вивчає основи електроніки. Принципова схема мигалки є симетричним мультивібратором. Розглянемо принцип роботи цієї схеми докладніше. Нехай транзистор Q1 відкритий і світлодіод D1 світиться, а Q2 закритий і D2 згас. Ліва обкладка конденсатора С1 підключена до загального дроту живлення, він починає заряджатися до напруги живлення через резистори R2 і R3, постійно R2R3C1. Але як тільки напруга на конденсаторі досягає +0,6В, транзистор Q2 відкриється і світлодіод D2 запалиться, напруга на лівій обкладці С2 зміниться з +0,6В -U харчування, що призведе до закриття транзистора Q1, світлодіод D2 згасне. Конденсатор С2 заряджається через резистор R4 і повторюється. Примітки: 1) При складанні необхідно звернути увагу на полярність конденсаторів, світлодіодів та цоколівку транзисторів. 2) Правильно зібрана схема налагодження не вимагає і починає працювати відразу.
