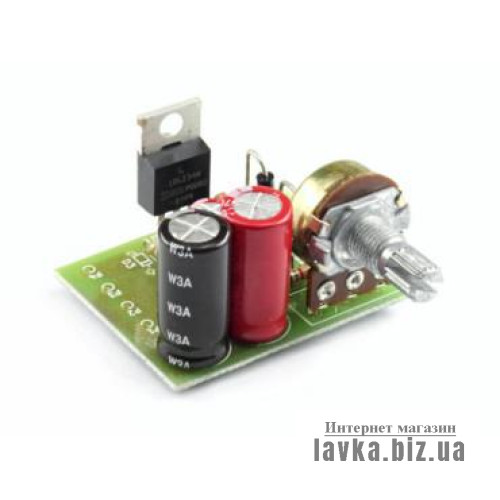

•Опис товару: Радіоконструктор RadioKit K124 (регулятор потужності із ШИМ I=10A) Даний набір дозволяє реалізувати регулятор потужності з широтно-імпульсною модуляцією, який застосовується спільно з пристроями, що живляться від постійного струму. Має високий ККД, велику навантажувальну здатність і широкий діапазон живлячої напруги. Може використовуватися для регулювання швидкості обертання колекторних електродвигунів постійного струму, потужності нагрівальних приладів, ламп розжарювання з максимальним струмом споживання до 10А. Радіоконструктор K124 зібраний на інтегральному таймері 555, включеним у режимі імпульсного генератора з постійною частотою. Добре і довжина імпульсів змінюється положенням движка змінного резистора RV1, це дозволяє регулювати коефіцієнт заповнення ШІМ, а отже середню потужність навантаження. Напруга живлення таймера 555 не повинна перевищувати 16В, тому при необхідності живити пристрій від більш високої напруги індуктивність L1 і конденсатор C1 потрібно замінити на резистор Rx і стабілітрон Dx, сформувавши тим самим параметричний стабілізатор на 9,1В. Як регулюючий елемент застосований MOSFET Q1, що працює у ключовому режимі. Оскільки у відкритому стані опір переходу сток-исток має дуже низький опір (менше 0.05Ом для IRLZ34), то транзисторі, навіть при комутуванні струмів 10А, виділяється незначну кількість тепла. Це дозволяє здебільшого відмовитися від необхідності застосування радіаторів. Частота генерації, залежно від умов, може бути змінена у широких межах підбором конденсатора C3.
