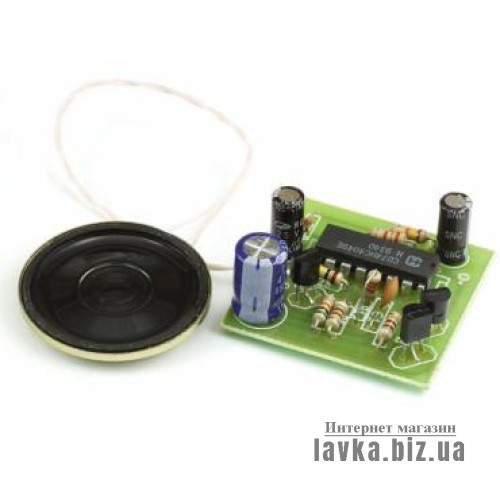

Опис товару: Радіоконструктор RadioKit K125 (звукова сирена 0.5W) Радіоконструктор K125 дозволить радіоаматору зібрати імітатор звуку сирени. Цей пристрій можна встановити на іграшку швидкої допомоги або поліції, а також як елемент охоронної сигналізації. Схема сирени складається з двох генераторів: генератора тону та генератора частоти зміни тону. Генератор тону зібраний на інверторах U1.3, U1.4, частота якого визначається ланцюжком R1, C1. На інверторах U1.1, U1.2 і час, що задає ланцюжку R2, C2 - зібраний генератор, який задає частоту зміни тону. На інверторах U1.5, U1.6 та транзисторах Q2, Q3 зібраний двотактний підсилювач потужності. Залежно від бажаного звуку, тону, частоти сирени може знадобитися зміна номіналів: R1, C1 - для завдання частоти тону, R2, C2 - для підбору періоду зміни тону, R3, C3, і R4 - швидкість наростання та згасання частоти тону. Резистором R4 встановлюємо час наростання сигналу, а резистором R3 - встановлюємо швидкість загасання сигналу. При складанні конструктора необхідно дотримуватися цоколівки транзисторів і мікросхеми, полярності електролітичних конденсаторів. Правильно зібрана схема налагодження не вимагає.
