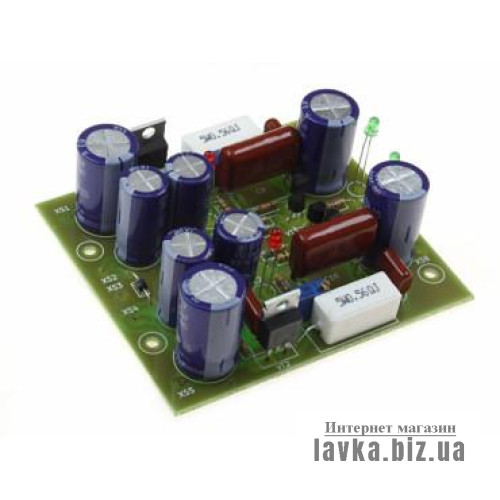

•Опис товару: Радіоконструктор RadioKit K143 (Блок захисту БП потужного УНЧ) Радіоконструктор K143 дозволяє зібрати електронний захист від перевантаження струмом для двополярного блоку живлення потужністю до 200 Вт. Електронний захист призначений для спільного використання з двополярним блоком живлення УМЗЧ і дозволяє обмежити середній струм, що споживається, не реагуючи на короткочасні перевантаження. У пристрої застосовано тригерний захист. Робота схеми K143 Якщо струм навантаження менший за поріг спрацьовування, світиться зелений світлодіод HL3 (HL4). Коли струм навантаження, що протікає через R13 (R14), перевищує поріг спрацьовування, виникає падіння напруги, достатнє для відкриття транзистора VT5 (VT6), що призводить до спрацьовування тригера VT3-VT5 (VT4-VT6). Тригер шунтує стабілітрон VD5 (VD6), і ключ на VT1 (VT2) розмикається. Світиться світлодіод HL1 (HL2), що сигналізує про спрацювання захисту. Конденсатори С1, С2, С5, С6 та діоди VD1-VD4 створюють вольтодобавку для затворів польових транзисторів VT1, VT2, що працюють у ключовому режимі. Конденсатори С9, С10 уповільнюють спрацювання захисту. Стабілітрони VD5, VD6 служать для захисту ланцюга затвор-витік польових транзисторів від високої напруги.
