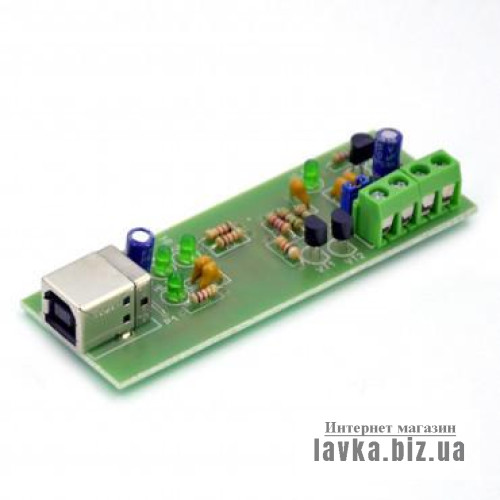

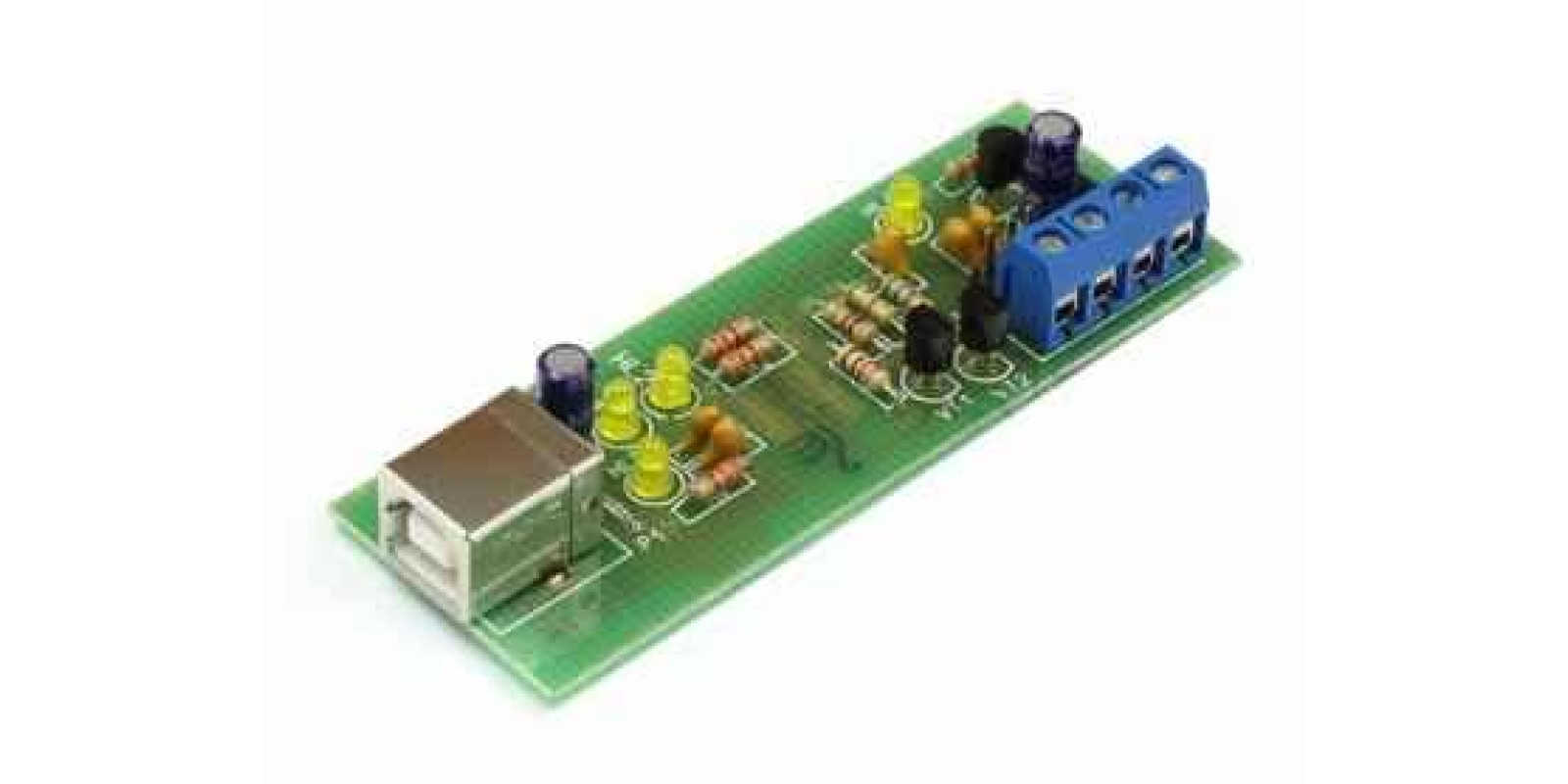

•Опис товару: Радіоконструктор RadioKit K226 (USB KL-line адаптер) Радіоконструктор K226 дозволить зібрати пристрій, призначений для підключення персонального комп'ютера (PC) до діагностичного каналу (К або L-лінії) електронного блоку керування (ЕБУ) автомобіля з метою діагностики та керування його функціями. Обмін даними персонального комп'ютера з діагностичною шиною автомобіля здійснюється за інтерфейсом ISO-9141. Робота схеми Адаптер підключається до ПК USB шині, живлення здійснюється від USB-порту. Модуль конвертера USB-UART побудований на FTDI FT232RL. Для контролю підключення до USB-порту на платі передбачено світлодіодний індикатор HL3. Для індикації обміну послідовним портом вбудовані світлодіодні індикатори RX і TX сигналів HL1 і HL2. Для контролю підключення до бортової мережі автомобіля вбудовано світлодіодний індикатор HL4. Мікросхема D2 (L9637D) виконує всю роботу щодо обміну з ЕБУ автомобіля. Адаптер дозволяє підключатися до блоків управління як з 12V, так і з 5V шиною, для цього адаптер вбудований стабілізатор на 5V - мікросхема D3. Для вибору напруги шини передбачено роз'єм J3. Для роботи з конкретним типом ЕБУ необхідно правильно встановити перемикач вибору напруги обміну шини даними. Пристрій налагодження не потребує, і як правило починає працювати відразу. Спочатку необхідно виконати встановлення драйверів, а потім, завантаживши діагностичну програму, перевірити по роботі індикаторних світлодіодів спробу обміну даними. Осцилографом чи будь-яким пробником можна перевірити наявність імпульсів на K- і L-лініях.
