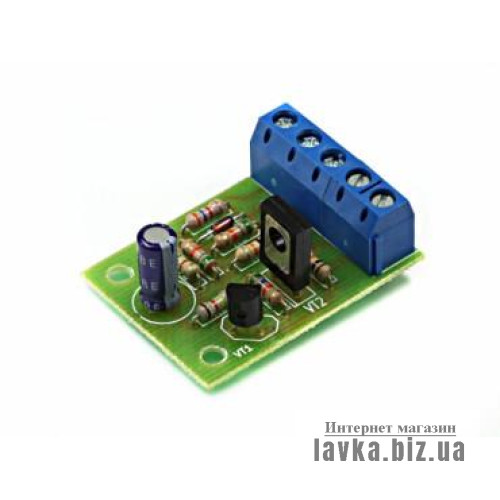

Радіоконструктор K243 призначений для установки в автомобілях, в яких не передбачено плавного гасіння освітлення в салоні і є електронним реле плавного відключення із затримкою.

Опис роботи пристрою

При відкритті дверей контакти дверного кінцевика замикаються, з'єднуючи "масу" з контактом "2" у клемнику P1 електронного реле. Реле спрацьовує та включає освітлення салону. Після закриття дверей світло в салоні залишається увімкненим ще на 10 секунд (час затримки) і потім починає плавно вимикатися.

Реле має додатковий вхід "+Uзаж" (контакт «3» в клемнику P1) для примусового відключення навантаження до закінчення затримки, при закритих дверях. Якщо з'єднати цю клему з дротом від замку запалювання, то при повороті ключа запалювання освітлення в салоні згасне в той же момент.

Підключення пристрою

Дане реле ідеально підходить для автомобілів, в яких не передбачено плавне гасіння освітлення в салоні. Провід "+12В" для освітлення салону підключений до лампи салону, а кінцевий вимикач у дверях комутує "масу".

Для підключення електронного реле знадобиться невелика шліцева викрутка. Земляний провід підключають до контакту "5" клемної колодки, +12В - до контакту 1. До контакту "2" підключають провід від дверного кінцевого вимикача, а контакт "4" з'єднують із проводом освітлення салону.

На платі пристрою є два отвори Ø3мм для кріплення модуля.
