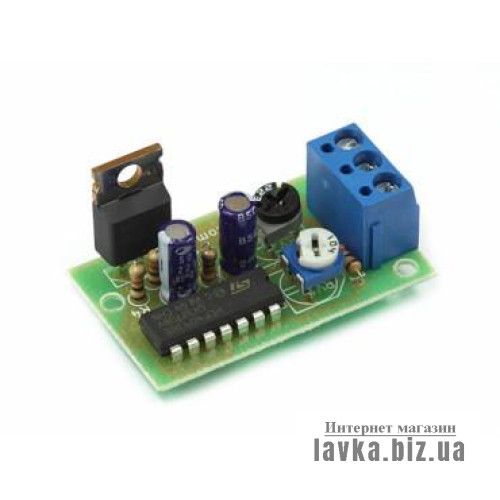

•Опис товару: Радіоконструктор RadioKit K283 (Стробоскопічний стоп-сигнал) Радіоконструктор K283 дозволяє зібрати пристрій створення серії спалахів світлодіодних стоп-сигналів при натисканні педалі гальма з наступним перемиканням на їх постійне свічення. Схема дозволяє регулювати тривалість серії спалахів та їх частоту. Робота схеми Основу схеми складає мікросхема U1 (HCF4093), що містить чотири логічні елементи І-НЕ з тригером Шмітта. При натисканні педалі гальма напруга живлення заряджає конденсатор C1 через резистори R1 і RV1. Доки заряджається конденсатор C1, на виході елемента U1A присутній високий рівень, що надходить на один із входів елемента U1D. На елементах U1B та U1C зібраний генератор, частота якого задається ланцюжком R2RV2C2. З виходу U1C імпульси надходять другого вхід елемента U1D. На його виході з'являється імпульсна послідовність, протилежна фазі вхідної. До виходу U1D через резистор R4 підключено затвор польового транзистора Q1. Стоп сигнали підключаються катодом до стоку транзистора. Після того, як зарядиться конденсатор C1, на виході U1A з'явиться низький рівень і, отже, на виході U1D з'явиться постійний рівень логічної "1", що призведе до постійного свічення стоп-сигналів автомобіля. Налагодження схеми Регулювання частоти імпульсних спалахів здійснюється підстроювальним резистором RV2. Зміна тривалості серії спалахів здійснюється підстроювальним резистором RV1. Примітки Транзистор Q1 рекомендується встановити на радіатор у разі великого навантаження. Неприпустимим є кріплення радіатора транзистора до корпусу автомобіля без діелектричних підкладок.
