У процесі радіотехнічної та сервісної роботи нестача місця на робочому столі є повсякденним і звичним явищем. Але від цього проблема не менш значуща. Тому всі сучасні технології прагнуть мініатюризації компонентів, не винятком став і осцилограф INSTRUSTAR ISDS205B.

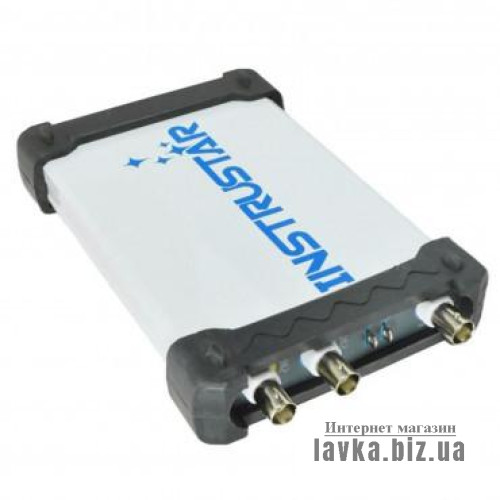

USB-осцилограф ISDS205B від виробника INSTRUSTAR - цифровий віртуальний осцилограф, приставка до комп'ютера. Сам прилад займає зовсім небагато місця і не має звичних для осцилографа органів управління. Весь процес роботи контролюється через комп'ютер за допомогою програмного забезпечення в комплекті. Все, що потрібно - підключити USB-осцилограф до персонального комп'ютера за допомогою USB-інтерфейсу, запустити необхідну для роботи програму та розпочати вимірювання.

Через програму можна змінювати всі стандартні параметри зняття сигналів, а також зчитувати значення показань. Прилад займає значно менше місця, ніж стаціонарні осцилографи - мінусом є тільки те, що від ПК потрібна достатня обчислювальна потужність, щоб забезпечувати повністю потреби осцилографа.

Віртуальний USB-осцилограф ISDS205B буде відмінним варіантом для радіоаматорів-початківців, які хочуть освоїти осцилограф, але не мають можливості (або не готові) заплатити значну суму за повноцінну модель. Хоча за характеристиками INSTRUSTAR ISDS205B відноситься скоріше до базових моделей, смуга пропускання до 20 МГц охоплює чи не весь спектр завдань, що виникають при домашньому використанні та дрібному сервісному ремонті, непогана швидкість вибірки 48 МВ/с дозволяє розглянути сигнали з достатньою для повсякденних задач , А низька вартість перекриває всі недоліки і дає можливість придбати USB-осцилограф практично кожному радіоаматору. Відгуки та огляд про instrustar isds205b позитивні, покупці відзначають високу якість виготовлення, приємну ціну та велику функціональність пристрою.

Відмінністю моделі ISDS205B від молодшої версії віртуального осцилографа є наявність генератора довільних сигналів, що налаштовується, що дозволяє досліджувати різні частотно-залежні схеми типу частотних фільтрів і т.д.

Технічні характеристики USB-осцилографа INSTRUSTAR ISDS205B:

Кількість каналів: 2

Смуга пропускання: 20 МГц

Швидкість вибірки: 48 МВ/с

Режими по входу: AC/DC

Об'єм пам'яті: 1 млн. точок/каналу

Вхідний опір: 1 МОм, 25 пФ

Діапазон вимірювання напруги:

± 6В (1X)

± 60В (10X)

Діапазон розгортки: від 1нс до 20 с

Розрядність: 8 біт

Режим синхронізації: авто/що чекає/норм

Умови захоплення: фронт, фронт, що наростає, фронт, що спадає

Режим дисплея: XY, XT

Аналізатор спектру

Кількість каналів: 2

Смуга пропускання: 20 МГц

Алгоритм: FFT (18 вікон) / кореляційний аналіз

Кількість точок: від 8 до 1048576/канал

FFT-вимірювання: гармоніки (1-7), SNR, SINAD, ENOB, THD, SFDR

FFT-вікна: Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, гаманець, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window met

Реєстратор

Кількість каналів: 2

Швидкість вибірки:

1 канал: від 1К до 24М вибірок/сек

2 канали: від 1К до 16М вибірок/сек

Об'єм запису: до 4 Гб

DDS-генератор

Доступні форми сигналу: синус, меандр, пилка, зуби (up/down)

Амплітуда: до 9 В (без навантаження)

Імпеданс: 200 Ом

Частотний діапазон:

1 Гц – 20 МГц (синус)

до 2 МГц (інші форми)

Зміщення: 2.5 В

Спотворення (синус): < 0.8%

Лінійність (пила): > 98%

Швидкість зростання: 100 нс

особливості:

Максимальна частота, що пропускається на рівні 20 МГц

2 канали з доступною глибиною пам'яті в 1 млн. крапок на канал

Режим вимірів, курсорні виміри

Аналізатор спектру FFT

Реєстратор

DDS-генератор сигналів

Комплектація USB-осцилографа INSTRUSTAR ISDS205B

USB-осцилограф ISDS205B

Пробники осцилографічні (2 шт)

Кабель USB

Диск із програмним забезпеченням

Інструкція користувача

Гарантійний талон
