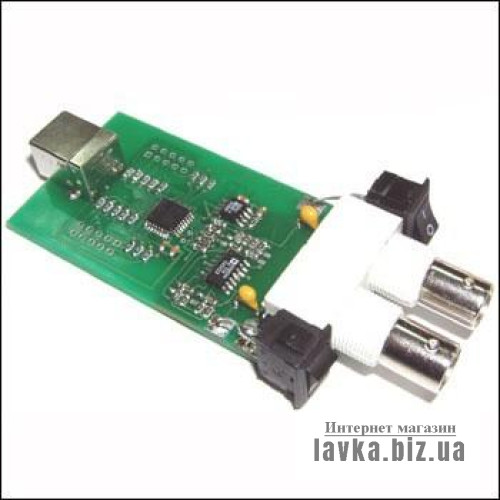

•Опис товару: USB осцилограф MasterKit BM8020 Технічні характеристики 1. Осцилограф, спектроаналізатор: - кількість каналів 2 - частота дискретизації 100 Гц 200 кГц - глибина пам'яті читання через буфер: 1126 відліків/канал (1 канал), 563 o 2 канали) потокове читання: 64K відліків/канал (1 або 2 канали) - вхідна напруга -20 ... +20 В (апаратно 2 піддіапазони) - розрядність АЦП 10 біт - синхронізація абсолютна (по наростаючому / спадаючому фронту), диференціальна ( по різниці між сусідніми відліками), зовнішня (по наростаючому / спадаючому фронту ТТЛ рівні) - віконні функції Хаммінга, Ханнінга, Блекмана, Блекмана-Харріса 2. Самописець: - Частота дискретизації 0,01 Гц 200 кГц - максимальний час запису - вхідна напруга -20...+20 В (апаратно 2 піддіапазони) - розрядність АЦП 10 біт 3. Логічний аналізатор*: - кількість каналів 16 (8 при включенні логічного генератора) - частота дискретизації 1 КГц 8 МГц - глибина пам'яті читання через буфер (Fд =4-8 МГц): 128 біт/канал читання через буфер (Fд=2-2,66 МГц): 1160 біт/канал читання через буфер (Fд читання через буфер у режимі склеювання 1 Мбіт/канал потокове читання (Fд - вхідний) напруга 0...+5 В (є захист від перенапруги) - синхронізація по фронтах, масці, пропуск імпульсів, зовнішнє тактування - тактування внутрішньо/зовнішнє 4. Логічний генератор*: - кількість каналів 8 - частота дискретизації 1 кГц 1 МГц - глибина пам'яті 1544 біт/канал - вихідна напруга "0" - 0 В, "1" - 3,3 В - максимальний струм, що витікає/витікає, 10 мА Для реалізації додаткових режимів роботи (логічний аналізатор/генератор) потрібно деяке доопрацювання пристрою: - зрізати захисну термозбіжну трубку і припаяти в передбачені отвори дві вилки типу BH-10R.
