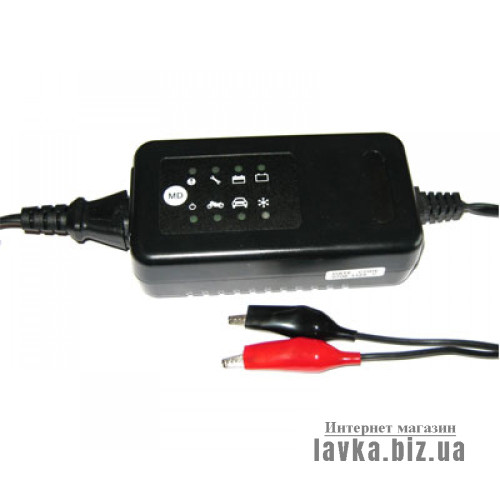

У мережу 220 В зарядний пристрій акумуляторів 12V (2-90Ah) підключається за допомогою стандартного універсального кабелю живлення для комп'ютера 3*0.75 мм2.

Вихідна постійна напруга живлення від зарядного пристрою подається на акумулятор за допомогою двох провідників чорного кольору, на кінці яких розташовані два роз'єми типу "крокодил".

На дроті, що несе позитивний потенціал ("плюс"), закріплені ізолюючі накладки червоного кольору, на провіднику з негативним потенціалом ("мінус") - чорні ізолюючі накладки.

Зарядка для гелевих акумуляторів 12V має електронні механізми захисту від неправильного підключення.

Відмінною особливістю цього зарядного пристрою є наявність різних режимів заряду, а також передбачені 8 світлодіодних індикаторів (по 4 індикатори в 2 ряди) та кнопка перемикання режимів (MD).

1-й ряд (індикація режимів заряду):

“Знак оклику“: сигнал помилки;

"Гайковий ключ": режим відновлення;

"Знак акумулятора з жирною лінією": стандартна зарядка;

“Знак акумулятора без жирної лінії“: режим заряджання малими струмами.

2-й ряд (вибір та індикація режимів заряду):

"Коло з відрізок": контроль живлення;

"Знак мотоцикла": заряд батарей 2 - 12 Ah;

"Знак автомобіля": заряд батарей 12 - 90 Ah;

“Сніжинка“: заряджання при низьких температурах.

Індикатори 1 і 2 горять помаранчевим кольором, решта – зеленим.

Коли пристрій увімкнено, загоряється індикатор живлення (номер 5).

Кнопкою перемикання MD можна вибрати режими:

заряджання батарей невеликої ємності від 2 до 12 Ah (індикатор 6);

заряджання батарей більшої ємності від 12 до 90 Ah (індикатор 7).

При низьких температурах показник ємності акумулятора може значно знизитися і для цього призначено режим «заряджання при низьких температурах» (індикатор 8).

Зарядний пристрій гелевих акумуляторів 12V ємністю 2-90Ач відноситься до “інтелектуальних” пристроїв, здатних залежно від діагностики стану батареї автоматично встановлювати різні режими заряджання.

Якщо загоряється сигнал помилки (індикатор 1), необхідно вимкнути зарядний пристрій та усунути причину.

Індикатори 2,3 та 4 включаються послідовно один за одним через певний час за наступним алгоритмом.

Заряджання сильно розряджених батарей

У разі сильнорозряджених батарей (бажано цього не допускати!) Зарядний пристрій входить у режим "реактивації батареї", характерною особливістю якого є формування імпульсів підвищеної амплітуди (до 20В). При цьому світиться помаранчевий індикатор N 2.

Цей етап перестав бути обов'язковим; якщо батарея не сильно розряджена, пристрій автоматично переходить до наступного етапу (основна зарядка) і загоряється наступний індикатор.

Основна зарядка акумуляторної батареї

З'ясувавши показник ємності батареї, яку потрібно зарядити, вибираємо кнопкою MD відповідний режим:

при ємності батареї 2-12 Ah - зарядний струм не перевищить 0,8 А (горить індикатор N 6);

за більшої ємності 12-90 Ah – зарядний струм зросте до 3,3 А (горить індикатор N 7).

Під час заряджання акумулятора струм поступово зменшується, а напруга на клемах батареї – збільшується.
