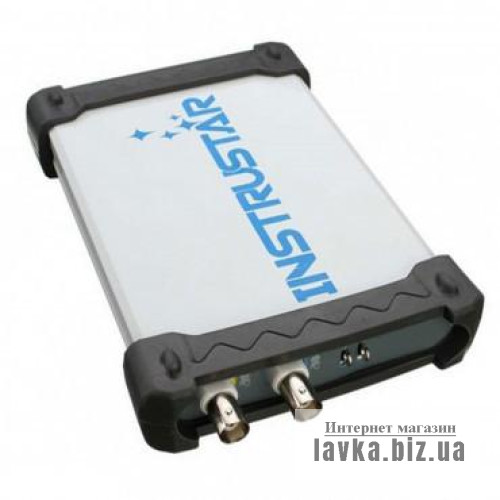

USB-осциллограф INSTRUSTAR ISDS205A — цифровой виртуальный осциллограф, подключающийся к ПК посредством USB-интерфейса. Все манипуляции с сигналом и его обработкой производятся непосредственно из ПО, установленном на компьютере, сам же осциллограф практически полностью лишен органов управления. Благодаря возможности убрать все регуляторы из корпуса и внедрить их в программную оболочку, прибор значительно выигрывает у автономных моделей в удобстве управления и занимаемых на рабочем столе габаритах.

Однако, у такого метода реализации измерений есть и минусы. Поскольку значительная часть обработки сигнала переносится из USB-осциллографа в ПК, устройство требует подключения к достаточно мощному компьютеру, способному без задержек справляться со всей поступающей информацией. Тем не менее, если в наличии есть компьютер с достаточной вычислительной мощностью, виртуальный USB-осциллограф ISDS205A будет хорошей и доступной альтернативой любой бюджетной модели классического измерителя сигналов.

Хотя по характеристикам осциллограф ISDS205A относится скорее к базовым моделям, полоса пропускания до 20 МГц охватывает практически весь спектр задач, возникающих при домашнем использовании и мелком сервисном ремонте, а неплохая скорость выборки в 48 МВ/с позволяет рассмотреть сигналы с достаточной для повседневных задач точностью. Помогут в решении задач и встроенный анализатор спектра и регистратор данных. Отзывы о ISDS205A положительные, покупатели отмечают высокое качество изготовления, приятную цену и большую функциональность устройства.

Технические характеристики USB-осциллографа INSTRUSTAR ISDS205A:

Кол-во каналов: 2

Полоса пропускания: 20 МГц

Скорость выборки: 48 МВ/с

Режимы по входу: AC/DC

Объем памяти: 1 млн.точек/канала

Входное сопротивление: 1 МОм, 25 пФ

Диапазон измерения напряжения:

± 6В (1X)

± 60В (10X)

Диапазон развёртки: от 1нс до 20 с

Разрядность: 8 бит

Режим синхронизации: авто/ждущий/норм

Условия захвата: фронт, нарастающий фронт, спадающий фронт

Режим дисплея: XY, XT

Анализатор спектра

Количество каналов: 2

Полоса пропускания: 20 МГц

Алгоритм: FFT (18 окон) /корреляционный анализ

Количество точек: от 8 до 1048576/канал

FFT-измерения: гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR

FFT-окна: Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method

Регистратор

Количество каналов: 2

Скорость выборки:

1 канал: от 1К до 24М выборок/сек

2 канала: от 1К до 16М выборок/сек

Объём записи: до 4 Гб

Особенности:

Максимальная пропускаемая частота на уровне 20 МГц

2 канала с доступной глубиной памяти в 1 млн.точек на канал

Режим измерений, курсорные измерения

Анализатор спектра FFT

Регистратор

Комплектация USB-осциллографа INSTRUSTAR ISDS205A:

USB-осциллограф ISDS205A

Пробники осциллографические (2 шт)

Кабель USB

Диск с программным обеспечением

Руководство пользователя

Гарантийный талон
