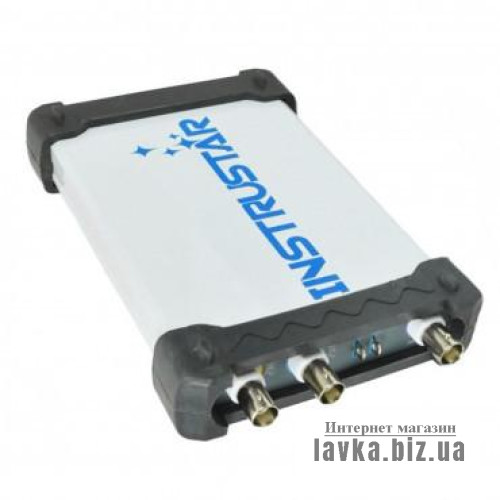

ISDS205X - высшая модель из линейки USB-осциллографов ISDS205, от изготовителя INSTRUSTAR. Помимо основных функций, в него встроены генератор сигналов и 16-ти канальный логический анализатор. Базовая версия серии - модель ISDS205A, а в приставке ISDS205B встроена только функция генератора.

Технические характеристики

Кол-во каналов: 2

Полоса пропускания: 20 МГц

Скорость выборки: 48 МВ/с

Режимы по входу: AC / DC

Объем памяти: 1 млн. точек / канала

Входное сопротивление: 1 МОм, 25 пФ

Диапазон измерения напряжения:

± 6В (1X)

± 60В (10X)

Диапазон развёртки: от 1нс до 20 с

Разрядность: 8 бит

Режим синхронизации: авто / ждущий / норм

Условия захвата: фронт, нарастающий фронт, спадающий фронт

Режим дисплея: XY, XT

Цифровой виртуальный прибор — это специальная приставка к компьютеру, не имеющая в своем составе никаких элементов управления, но при этом передающая предварительно обработанную информацию о сигнале непосредственно в компьютер. Все, что требуется для начала работы - подключить к персональному компьютеру посредством USB-интерфейса, запустить программное обеспечение и начать измерения – сведения будут отображаться на экране ПК.

INSTRUSTAR ISDS205X относится к недорогим моделям, однако может успешно справляться с большинством задач, возникающих при диагностике, ремонте и наладке различной аппаратуры. Полоса пропускания до 20 МГц и частота выборки 48 МВ/с дают достаточно возможностей для комфортного использования прибора. При этом цена на данный USB осциллограф практически в два раза дешевле самой бюджетной классической модели, так что если купить , получится более компактный и удобный прибор при значительно меньшей стоимости.

ISDS205X будет хорошим многофункциональным вариантом как для начинающих, так и для опытных радиолюбителей, которым необходимы функции и анализатора спектра, но которые по каким-либо причинам не имеют возможности приобрести полноценный автономный прибор с собственным экраном.

Особенности

Максимальная пропускаемая частота на уровне 20 МГц

2 канала с доступной глубиной памяти в 1 млн. точек на канал

Режим измерений, курсорные измерения

Анализатор спектра FFT

Регистратор

Встроенный генератор сигналов частотой до 20 МГц

16-ти канальный логический анализатор

Анализатор спектра

Количество каналов: 2

Полоса пропускания: 20 МГц

Алгоритм: FFT (18 окон) / корреляционный анализ

Количество точек: от 8 до 1048576 / канал

FFT-измерения: гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR

FFT-окна: Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method

Регистратор

Количество каналов: 2

Скорость выборки:

1 канал: от 1К до 24М выборок / сек

2 канала: от 1К до 16М выборок / сек

Объём записи: до 4 Гб

DDS-генератор

Доступные формы сигнала: синус, меандр, пила, зубья (up / down)

Амплитуда: до 9 В (без нагрузки)

Импеданс: 200 Ом

Частотный диапазон:

1 Гц - 20 МГц (синус)

до 2 МГц (другие формы)

Смещение: 2.5 В

Искажения (синус): < 0.8%

Линейность (пила): > 98%

Скорость нарастания: 100 нс

Логический анализатор

Количество каналов: 16

Скорость выборки:

8 каналов: от 25К до 24М выборок / сек

16 каналов: от 250К до 16М выборок / сек

Объём записи: 1 Мб – 2 Гб

Комплектация

ISDS205X

Пробники осциллографические (2 шт)

Кабель USB

Диск с программным обеспечением

Руководство пользователя

Гарантийный талон
