Кабель с разъёмом Micro JST‑GH 1.25 (2–12 контактов)
Кабели с разъёмами Micro JST‑PH 1.25 — это готовые соединительные решения для низковольтных и сигнальных цепей. Доступны варианты от 2 до 12 контактов, а также исполнения мама, папа и комплект. Такие кабели широко применяются в DIY‑проектах, RC‑моделях, дронах, а также в промышленной электронике.
Основные характеристики
- Тип разъёма: Micro JST‑GH 1.25
- Количество контактов: от 2 до 12
- Исполнения: мама, папа, комплект
- Шаг контактов: 1,25 мм
- Длина кабеля: стандартные варианты (10–30 см)
- Диапазон проводников: 28–26 AWG
- Максимальный ток: до 1 А на контакт
- Рабочая температура: –25 °C … +85 °C
Размеры
Ширина корпуса разъёма зависит от числа контактов и рассчитывается по формуле: число контактов × 1,25 мм.
Micro JST-PH 1.25 1P-12P мама, папа и комплекты
| Модель | Контакты | Тип исполнения | Ширина корпуса |
|---|---|---|---|
| JST‑GH‑2P | 2 | Мама / Папа / Комплект | ~2,5 мм |
| JST‑GH‑3P | 3 | Мама / Папа / Комплект | ~3,75 мм |
| JST‑GH‑6P | 6 | Мама / Папа / Комплект | ~7,5 мм |
| JST‑GH‑12P | 12 | Мама / Папа / Комплект | ~15 мм |
Применение
- Подключение датчиков и модулей
- RC‑модели и дроны
- Аккумуляторы Li‑Po
- Контроллеры и миниатюрные устройства
- Промышленная электроника
Преимущества
- Компактный размер и лёгкий вес
- Универсальность: от 2 до 12 контактов
- Выбор типа: мама, папа или комплект
- Надёжное соединение при низком токе
- Совместимость с популярными платами и модулями
| Даташит JST-PH 1.25 | |
| Тип разъёма | Micro JST-PH 1.25 |
| Тип коннектора | Папа (штекер) / Мама (гнездо) |
| Количество пинов (контактов) | 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 |
| Длина провода | 10 см, 15 см, 20 см, 30 см |
| Шаг контактов (pitch) | 1.25 мм |
| Номинальное напряжение | 50 В |
| Номинальный ток | 1 А |
| Сопротивление контактов | ≤ 10 мОм (начальное) Стандарт JST |
| Сопротивление изоляции | ≥ 1000 МОм Стандарт JST |
| Сечение провода (AWG) | 28 AWG (типовое) |
| Материал корпуса | Пластик (нейлон, UL94V-0) |
| Материал контактов | Фосфористая бронза |
| Покрытие контактов | Олово (Tin) Стандарт JST |
| Цвет провода | Красный, Чёрный, Жёлтый, Зелёный и т.д. |
| Тип провода | Многожильный, лужёный |
| Изоляция провода | ПВХ (PVC) |
| Длина контактной части | (опционально) |
| Рабочая температура | от -25 °C до +85 °C |
| Температура монтажа (пайки) | (опционально) |
| Вес, г | |
| Габариты (Д×Ш×В), мм | |
| Тип упаковки | Жгут (связка) |
| Количество в упаковке | 200 шт |
| SKU | |
| Штрихкод | |
| Совместимые серии | JST PH 1.25 (ответные части) |
| Применение | Платы Arduino, Raspberry Pi, дроны, RC-модели, батарейные отсеки |
| Страна производителя | Япония |
| Производитель | Japan Solderless Terminal |
| Торговая марка | JST |
Кабель с разъемом Micro JST-PH 1.25 2P-12P мама, папа и комплекты
- Производитель: уточняйте
- Категории
- - Электронные компоненты и комплектующие
- - Кабели, разъемы, шлейфы
- - JST, JST-SM, JST-PH
- Модель: Micro JST-PH 2-12P
- Локация: РЕГС98
- Код товара: L-3-663-682-239-1897
- Наличие: 5000
кабель JST‑GH, кабель Micro JST, кабель 1.25 мм, кабель мама JST, кабель папа JST, кабель JST комплект, кабель для Li‑Po, кабель для RC моделей, кабель для дронов, кабель для электроники
Недавно просмотренные товары

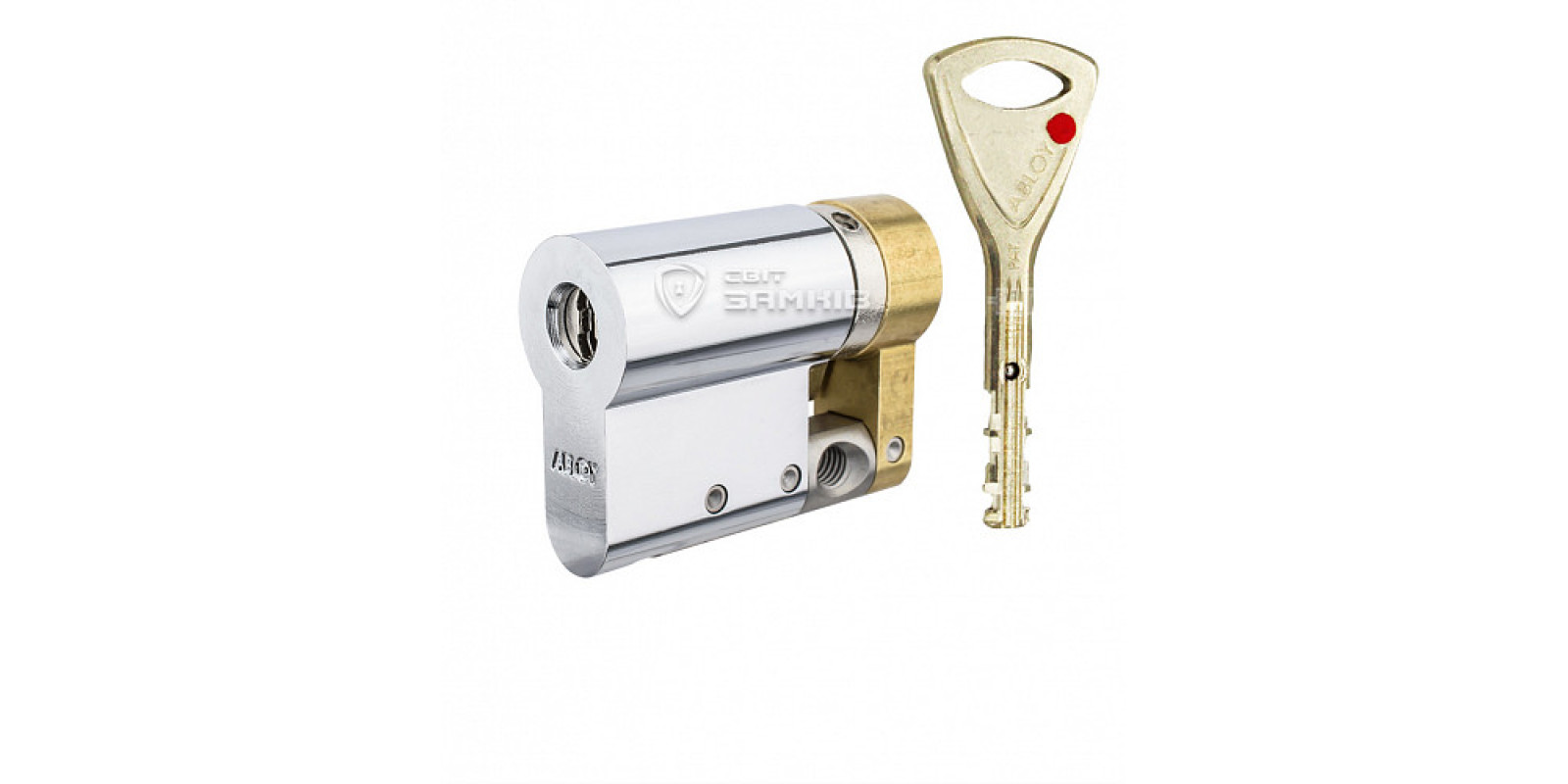

Циліндр половинка ABLOY Protec2 51,5 (41*10,5) хром полірований 3 ключа
Циліндр половинка ABLOY Protec2 51,5 (41*10,5) хром полірований 3 ключа Низькі ціни — магазин Світ замків Висока якість Черні..
4876.02 грн

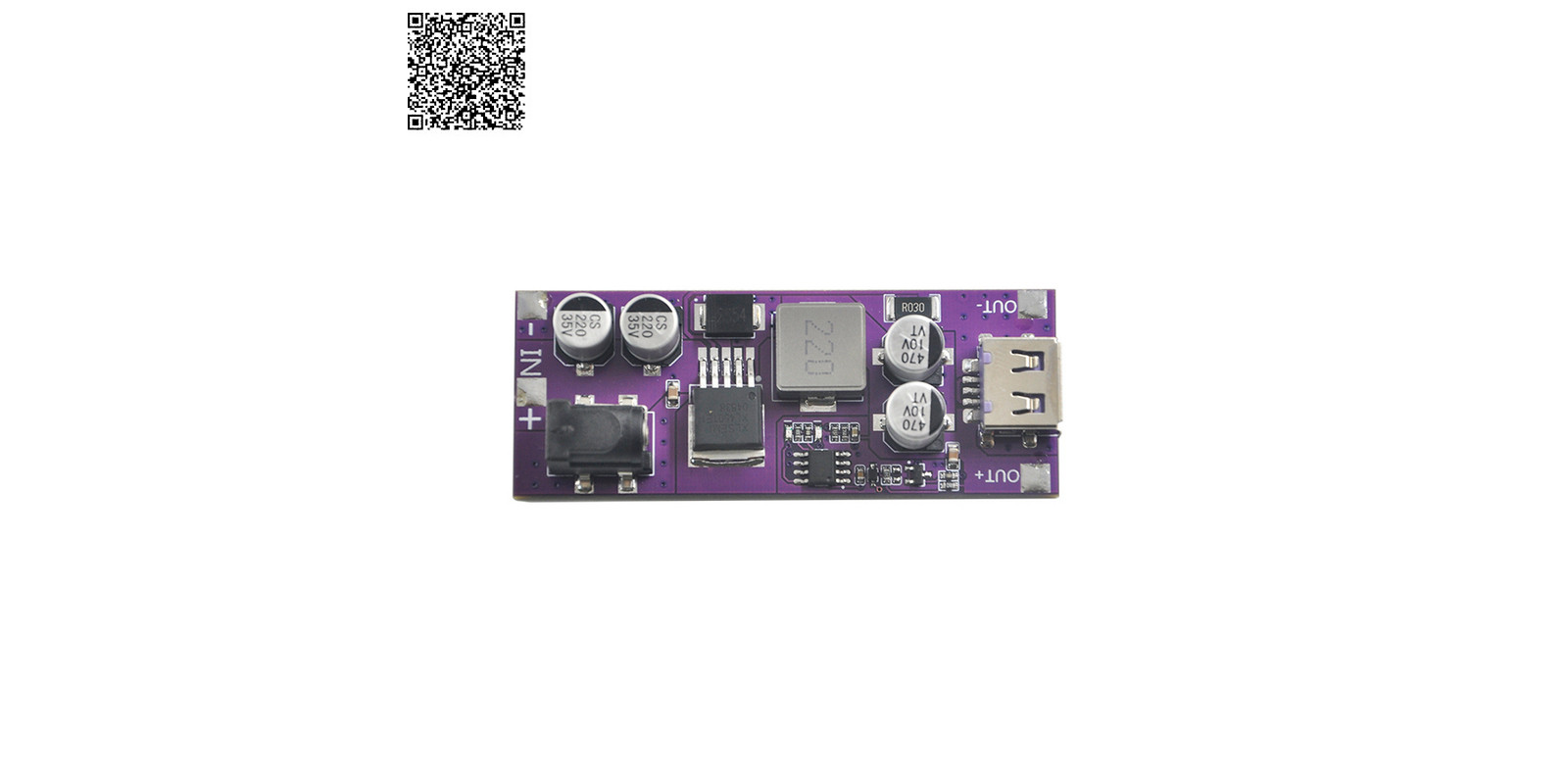

Зарядный модуль для зарядки конденсаторов сварочного аппарата
Характеристики:Входное напряжение: 8-24 В постоянного токаВходной ток: 2 А и вышеВыходное напряжение: 5.4 ВВыходной ток..
386.64 грн
Гироборд Гироскутер Smart Balance PRO 6.5 Цветная молния + Самобаланс
Гироскутеры 6,5 Гироскутер 6,5 дюйма относится к моделям с самыми компактными габаритами. Колёса такой техники небольшие — вс..
4756.64 грн

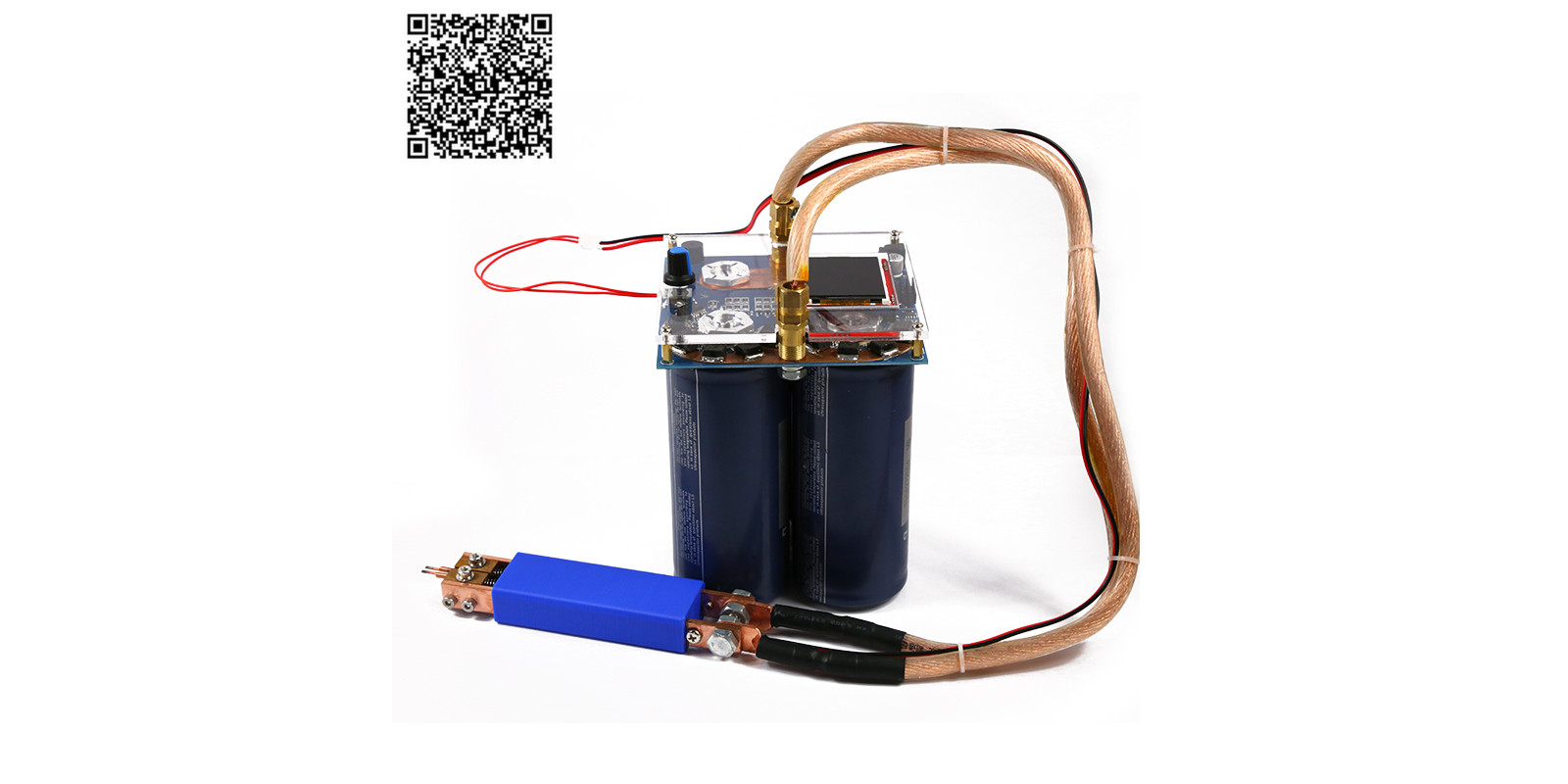

Аппарат точечной сварки конденсаторный для меди
