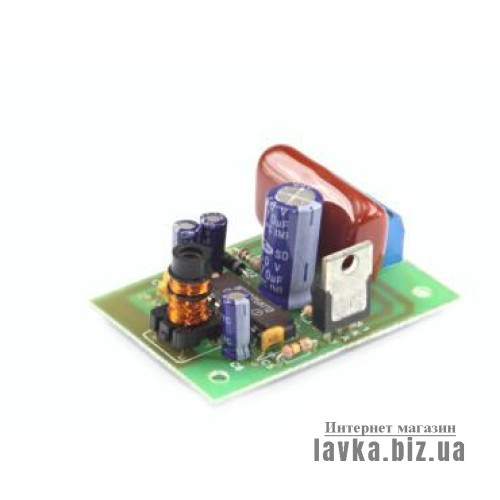

•Опис товару: Радіоконструктор RadioKit K104 (ємне реле) Ємнісне реле - прилад, що реагує на зміну ємності датчика, при наближенні людини, металевих предметів, рідини. Пристрій містить невелику кількість компонентів для складання та налагодження має лише один регулювальний елемент. Однак, незважаючи на простоту складання не підходить для початківців та юних радіоаматорів, оскільки не має гальванічної розв'язки від мережі. Як датчик, до зібраної плати через обрізок дроту підключається шматочок фольгованого текстоліту (додається в наборі) або металева пластина, або металева сітка (має максимальну чутливість, при можливих максимальних габаритах). Радіоконструктор K104 (ємне реле) - це автоматизація: керування освітленням, контроль рівня рідини, охорона об'єктів. Приклад промислового використання – у побутових електросушарках для рук. Як правило, саме на принципі ємнісного реле здійснюється їхнє дистанційне включення при русі рук людини в області датчика апарату. Загальний опис K104 Ємнісного реле зібрано на спеціалізованій мікросхемі КС1025КП2. Дана мікросхема має повний набір необхідних компонентів: генератор синусоїдальних коливань, детектори синусоїдальних коливань, джерело опорної напруги, диференціальний підсилювач, стабілізатор напруги, порогова схема, схема захисту, схема керування симістором. Принцип дії схеми заснований на детектуванні зміни частоти та амплітуди генератора, частотоздатним елементом якого є контур L1-C2-C1-датчик. При наближенні людини ємність датчика змінюється, внаслідок чого власна частота коливального контуру падає. Зміна частоти генератора реєструє детектор синусоїдальних коливань, що подає команду включення симістора. На діодах VD1, VD2, конденсаторі С8 та резисторі R4 зібраний безтрансформаторний блок живлення, який дозволяє живити ємнісне реле від мережі 220В.
