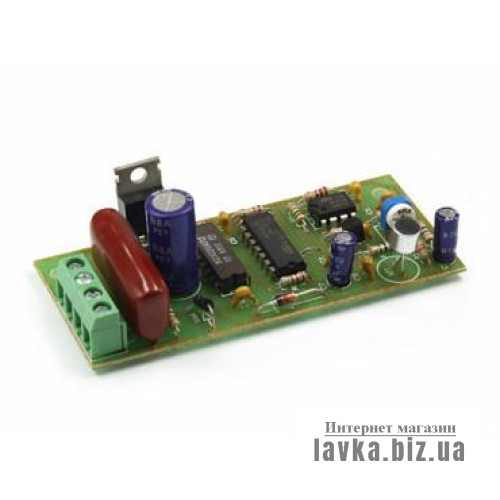

•Опис товару: Радіоконструктор RadioKit K105 (акустичне реле) Акустичне реле - прилад, що реагує на звук (голос, бавовна, стукіт). Реле містить тригер, що дозволяє залишатися пристрою увімкненим після спрацьовування і вимкнутись після повторного спрацьовування реле. Радіоконструктор K105 містить невелику кількість компонентів для складання, простий у налагодженні - має лише один регулювальний елемент. Однак, незважаючи на простоту складання, не підходить для початківців та юних радіоаматорів, оскільки не має гальванічної розв'язки від мережі. Область застосування акустичного реле – це автоматизація: керування освітленням, охорона об'єктів. Загальний опис K105 Ємнісне реле зібрано на трьох мікросхемах - на мікросхемі D1 виконаний одновібратор, на лічильник D2 який перемикає стан, мікросхема D3 управляє силовим симістором VS1. D1 та D3 є спеціалізованою мікросхемою КС1025КП2. Дана мікросхема має повний набір необхідних компонентів: генератор синусоїдальних коливань, детектори синусоїдальних коливань, джерело опорної напруги, диференціальний підсилювач, стабілізатор напруги, порогова схема, схема захисту, схема керування симістором. Пристрій збирається на друкованій платі розміром 85х35мм. Після складання необхідно перевірити правильність установки компонентів, цоколівки транзисторів, мікросхем та симісторів, полярності електролітичних конденсаторів. Після включення схеми необхідно підстроювальним резистором R4 встановити бажану чутливість мікрофона.
