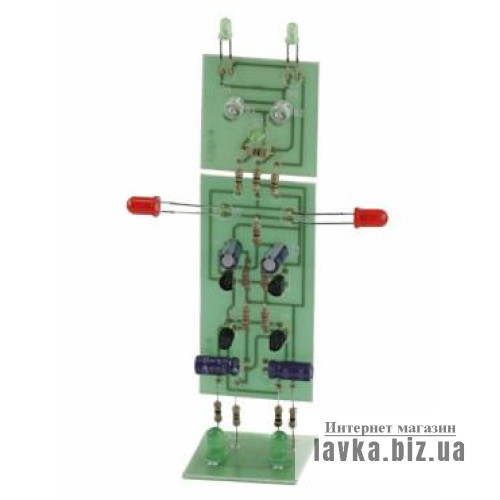

•Опис товару: Радіоконструктор RadioKit K121 (світловий ефект «Супер-робот») Радіоконструктор K121 дозволить зібрати забавний світловий ефект у вигляді робота з очима, руками, вухами і ступнями, що моргають. Простота схеми не викличе труднощів навіть у радіоаматора-початківця. А цікаве оформлення подарує гарний настрій. Принципова схема складається з двох мультивібраторів: перший зібраний на транзисторах Q1, Q2 і управляє світлодіодами D4, D5 (вуха) і D6, D7 (руки), другий на транзисторах Q3, Q4 і управляє D8 і D9 (ступні). Світлодіоди D1 і D2 (очі), D3 включені через струмообмежувальні резистори R1, R2 і світяться постійно. Особливості конструкції: світловий ефект "супер робот" виконаний на трьох друкованих платах, кожна представляє: голову, тулуб і ступні, що з'єднуються резисторами. Голова являє собою плату, що містить світлодіоди, що постійно світяться, "очі" і "ніс", а також моргаючі "вуха". На середній платі, яка є тулубом, розташовані елементи схеми, а також світлодіоди, які являють собою руки. Нижня плата є підставкою, на якій знаходяться клеми живлення і два світлодіоди, що моргають. У типовій комплектації конструктора поставляється такі світлодіоди: D1-D2 синій, діаметром 5мм D3-D5 зелений, діаметром 3мм D6-D7 червоний, діаметром 5мм D8-D9 зелений, діаметром 5мм Відеоогляд від Лавка
