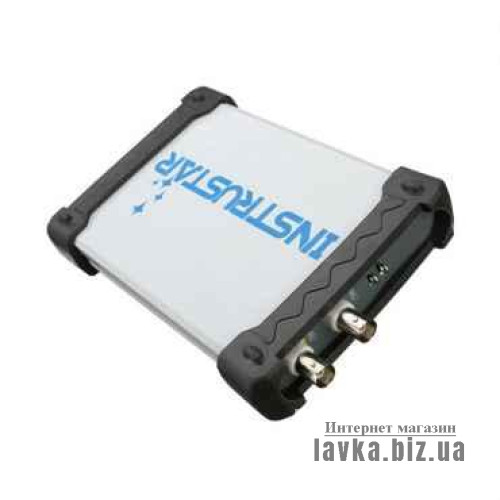

Технические характеристики USB-осциллографа INSTRUSTAR ISDS205C:

Кол-во каналов: 2

Полоса пропускания: 20 МГц

Скорость выборки: 48 МВ/с

Режимы по входу: AC / DC

Объем памяти: 1 млн. точек / канала

Входное сопротивление: 1 МОм, 25 пФ

Диапазон измерения напряжения:

± 6В (1X)

± 60В (10X)

Диапазон развёртки: от 1нс до 20 с

Разрядность: 8 бит

Режим синхронизации: авто / ждущий / норм

Условия захвата: фронт, нарастающий фронт, спадающий фронт

Режим дисплея: XY, XT

Анализатор спектра

Количество каналов: 2

Полоса пропускания: 20 МГц

Алгоритм: FFT (18 окон) / корреляционный анализ

Количество точек: от 8 до 1048576 / канал

FFT-измерения: гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR

FFT-окна: Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gaussand dolph_chebyshev, window method

Регистратор

Количество каналов: 2

Скорость выборки:

1 канал: от 1К до 24М выборок / сек

2 канала: от 1К до 16М выборок / сек

Объём записи: до 4 Гб

Логический анализатор

Количество каналов: 16

Скорость выборки:

8 каналов: от 25К до 24М выборок / сек

16 каналов: от 250К до 16М выборок / сек

Объём записи: 1 Мб – 2 Гб

Комплектация

USB-осциллограф ISDS205C

Пробники осциллографические (2 шт)

Кабель USB

Диск с программным обеспечением

Руководство пользователя

Гарантийный талон
