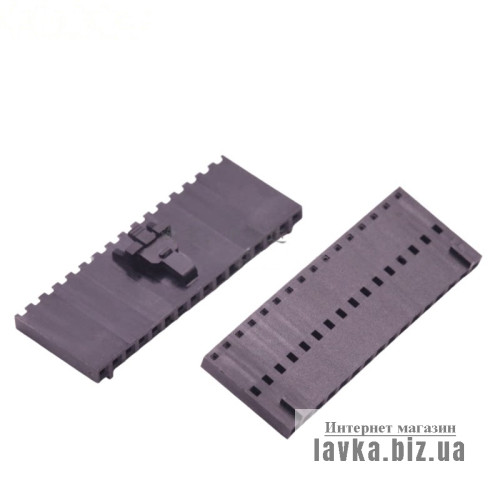

Прямоугольный пластиковый корпус с защёлкой и поляризационным ребром, предназначенный для установки ответных контактов (терминалов) типа crimp и последующего подключения к платам или жгутам проводов. Разъём относится к семейству стандартных шаговых соединителей 2.54 мм (0.1”).

1. Конструктивные особенности

Количество контактов: 16 pin
Шаг контактов: 2.54 ± 0.10 мм
Тип корпуса: штыревой (male housing)

Корпус выполнен из термостойкого пластика и имеет:

• ряд из 16 квадратных посадочных гнёзд для установки контактов;

• верхнюю защёлку (latch) для фиксации в парном разъёме;

• поляризационное ребро (ключ), исключающее неправильное подключение;

• боковые направляющие, обеспечивающие точную стыковку.

3. Технические функции

• Фиксация: верхний latch обеспечивает надёжное соединение с ответной частью.

• Поляризация: специальное ребро предотвращает ошибочный ввод.

• Поддержка проводов: прижимные участки и форма корпуса обеспечивают равномерное удержание силового воздействия.

4. Применение

Разъём используется в электронике и электротехнике:

• жгуты проводов,

• бытовая и промышленная аппаратура,

• DIY-проекты,

• микроконтроллеры (Arduino, STM32, ESP и др.),

• платы управления и сенсорные модули.

Подходит для систем, где требуется компактное и надёжное соединение на шаге 2.54 мм.
